Sistema di cura UV LED ad alta intensità CIPP cura senza scavo riabilitazione per il diametro del tubo da 150-1600 mm

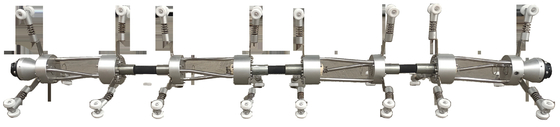

Piccole sorgenti luminose

1Per il diametro del tubo: DN150-800.

2. Catena di luce composta da 2 unità ciascuna con 4 lampade ad alta potenza UV, complessivamente 8 lampade, livelli di potenza: 400/500/650W, potenza totale 5200W.

3. 1 sensore per la misurazione della temperatura dell'aria; 4 sensori per la superficie interna del rivestimento (IR-sensor);

4Ogni catena leggera può essere sostituita e installata in modo casuale, senza necessità di sequenza di installazione.

5La fotocamera anteriore resistente al calore, dotata di una luce LED ad alta potenza.

6L'installazione e la regolazione delle ruote e delle gambe leggere è facile e conveniente, per soddisfare il requisito di sostituzione rapida per diversi diametri di tubi e diverse forme di tubi in campo.

7. Preimpostare gli intervalli di accensione della lampada UV, il sistema controllerà l'accensione della lampada e la sua spegnimento automaticamente in base al tempo preimpostato.Si può anche scegliere il controllo manuale per gestire la complessa situazione di campo.

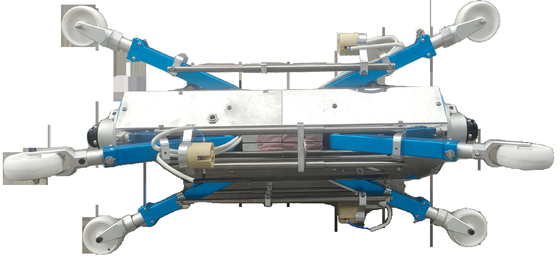

Grandi sorgenti luminose

1Per il diametro del tubo: DN600-1600.

2. Catena luminosa composta da 2 unità ciascuna con 4 lampade ad alta potenza UV, complessivamente 8 lampade, livelli di potenza:1000/1200/1500W, potenza totale 12000W.

3. 1 sensore per la misurazione della temperatura dell'aria; 3 sensori per la superficie interna del rivestimento ((IR-sensor);

4. Il set di ruote di catena leggera e le gambe sono azionate da un motore, può allungare e tirare indietro nei tubi automaticamente, per terminare l'operazione in tubi di grandi dimensioni rapidamente.

5La fotocamera anteriore resistente al calore, dotata di una luce LED ad alta potenza.

6L'installazione e la regolazione delle ruote e delle gambe leggere è facile e conveniente, per soddisfare il requisito di sostituzione rapida per diversi diametri di tubi e diverse forme di tubi in campo.

Cavo a bobina

1.Cable: lunghezza standard 150m, resistente al calore, UV resistente, per il controllo della cura, trasmissione del segnale video, guida della sorgente luminosa.

2.Cable reel: design trasparente per il rack esterno, ridurre il peso, conveniente per la riparazione, con sistema di illuminazione interna.

3.Camera oculare posteriore: per l'ispezione del materiale di rivestimento.

Unità di controllo

1.PLC controllato per il funzionamento del tamburo del cavo e della catena di luce UV.

2.sistema operativo Windows. Sono visibili tutte le informazioni e i video di temperatura. Visualizza e registra i seguenti dati: velocità, pressione, temperatura della superficie del rivestimento, stato e lunghezza della catena di luce,i dati possono essere esportati.

3.Computer con software e 3 monitor, tra cui:

1 x 15 ̊ monitor TFT per il funzionamento e il controllo dell'intero sistema;

1 x 17 ‰ monitor TFT per la trasmissione delle immagini della fotocamera;

1 x 22 ‰ monitor TFT per il software e il funzionamento dell'intero sistema.

1.Soffiatore ad alta potenza, potenza: 1400 m3/h, potenza nominale: 18,5 kW, 50 Hz, pressione massima 0,7 bar.

2Sistema di controllo avanzato, controllare il soffiatore tramite touch screen della cabina di controllo.

3- Interruttore a spina connesso al tamburo.

4Software: sistema Windows, visualizzazione e calibrazione della pressione, controllo dell'espansione del rivestimento.

5.Filtro e valvola di sollievo integrati, senza olio, raffreddamento ad aria.

Legami

40KW, tensione 400V, frequenza: 50Hz

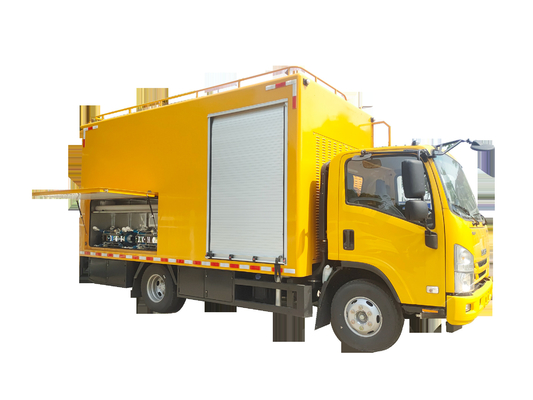

Trasporto e distribuzione
