Sistema di raffreddamento UV CIPP per tubi dal diametro 150-1600 mm

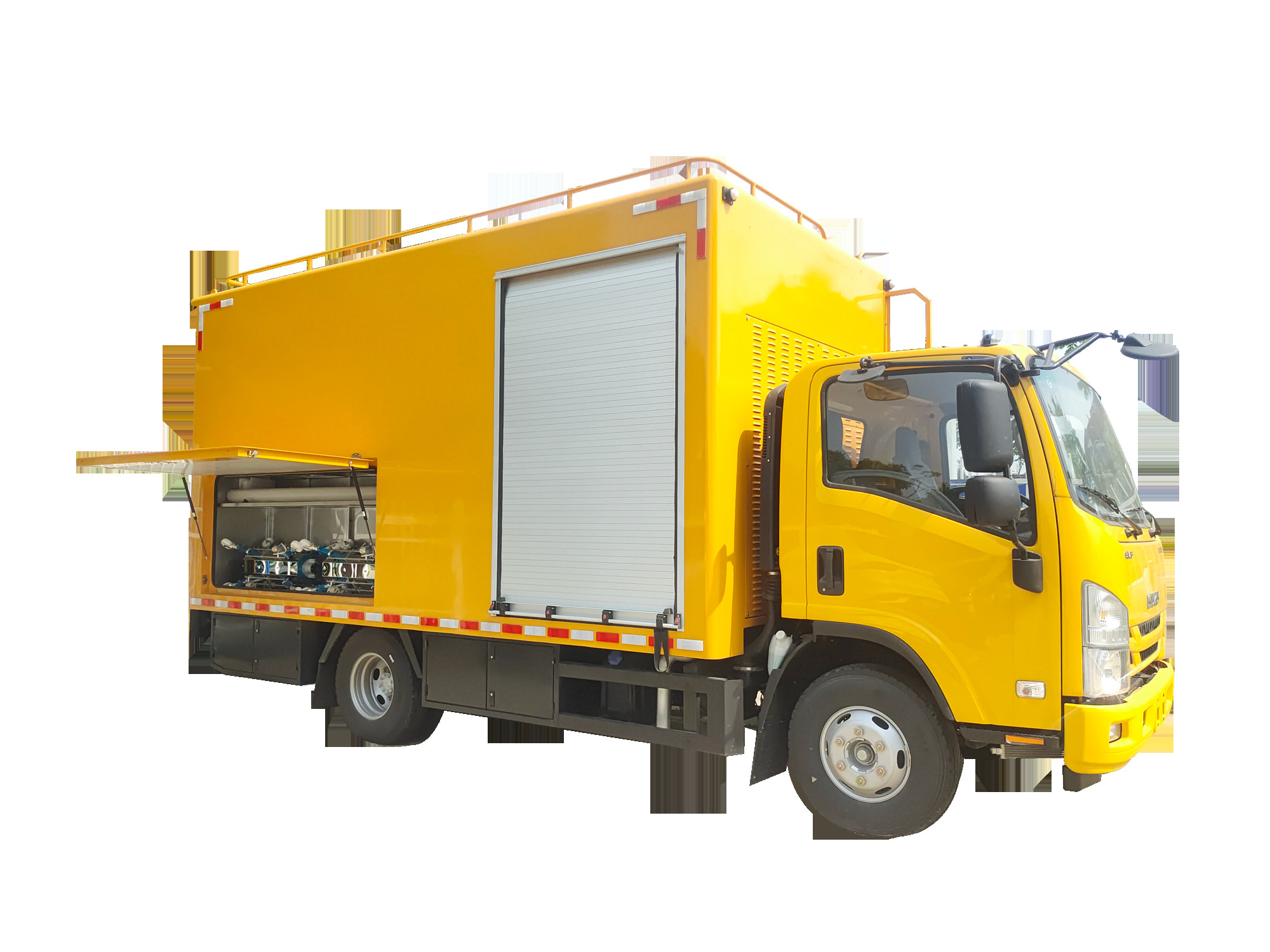

L'interazione uomo-computer utilizza il touch screen Siemens MIMIC ad alta luce e il telecomando,le funzioni di diagnosi possono essere ampliateIl tamburo del cavo elettrico è dotato di un cavo UV resistente a alte temperature standard di 200 m, che può essere esteso fino a 300 m.La fonte di luce elettrica può soddisfare DN150-2000mm tubo no-scavo riabilitazioneL'intero sistema ha un design compatto, adatto all'installazione su tutti i tipi di camion.

Configurazione del sistema

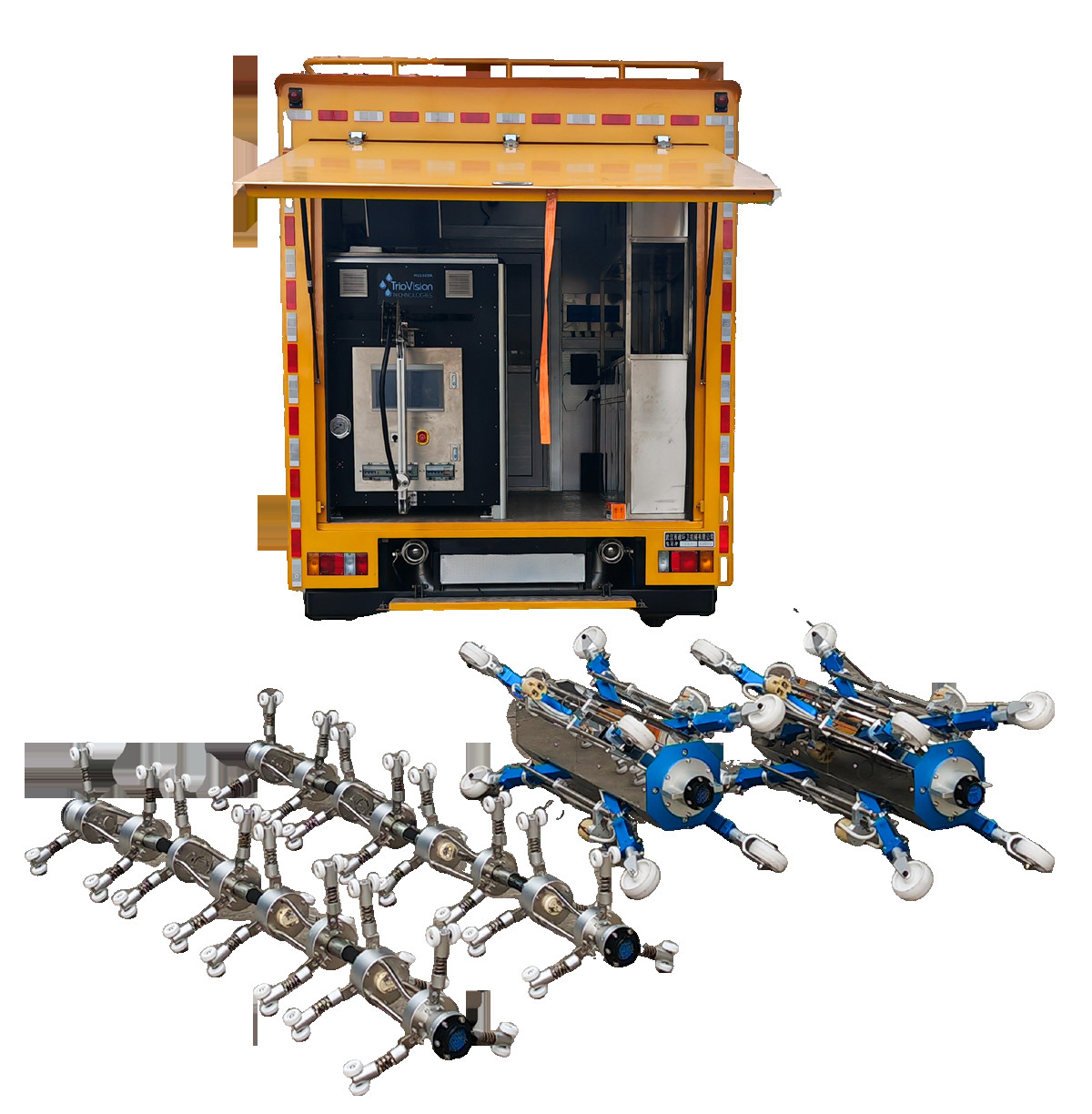

1.Lampe UV e supporti per luci

1.1.Piccola sorgente luminosa

Sorgente luminosa di piccole dimensioni ((150-800 mm)

1.1.1Per il diametro del tubo: DN150-800.

1.1.2. Catena di luce composta da 2 unità ciascuna con 4 lampade ad alta potenza UV, complessivamente 8 lampade, livelli di potenza: 400/500/650W, potenza totale 5200W.

1.1.3. 1 sensore per la misurazione della temperatura dell'aria; 4 sensori per la superficie interna del rivestimento (IR-sensor);

1.1.4Ogni catena leggera può essere sostituita e installata in modo casuale, senza necessità di sequenza di installazione.

1.1.5La fotocamera anteriore resistente al calore, dotata di una luce LED ad alta potenza.

1.1.6L'installazione e la regolazione delle ruote e delle gambe leggere è facile e conveniente, per soddisfare il requisito di sostituzione rapida per diversi diametri di tubi e diverse forme di tubi in campo.

1.1.7. Preimpostare gli intervalli di accensione della lampada UV, il sistema controllerà l'accensione della lampada e la sua spegnimento automaticamente in base al tempo preimpostato.Si può anche scegliere il controllo manuale per gestire la complessa situazione di campo.

1.2 Grandi sorgenti luminose

1.2.1Per il diametro del tubo: DN600-1600.

1.2.2. Catena luminosa composta da 2 unità ciascuna con 4 lampade ad alta potenza UV, complessivamente 8 lampade, livelli di potenza:1000/1200/1500W, potenza totale 12000W.

1.2.3. 1 sensore per la misurazione della temperatura dell'aria; 3 sensori per la superficie interna del rivestimento ((IR-sensor);

1.2.4. Il set di ruote di catena leggera e le gambe sono azionate da un motore, può allungare e tirare indietro nei tubi automaticamente, per terminare l'operazione in tubi di grandi dimensioni rapidamente.

1.2.5La fotocamera anteriore resistente al calore, dotata di una luce LED ad alta potenza.

1.2.6L'installazione e la regolazione delle ruote e delle gambe leggere è facile e conveniente, per soddisfare il requisito di sostituzione rapida per diversi diametri di tubi e diverse forme di tubi in campo.

2 Cavi e bobine

2.1.Cable: lunghezza standard 120 m, resistente al calore, UV resistente, per il controllo della cura, trasmissione del segnale video, guida della sorgente luminosa.

2.2.Cable reel: progettazione trasparente per il rack esterno, ridurre il peso, conveniente per la riparazione, con sistema di illuminazione interna.

2.3.Camera retrovisore: per l'ispezione del materiale di rivestimento.

3 Unità di controllo:

3.1. apparecchiatura di commutazione controllata PLC per il funzionamento del tamburo del cavo e della catena di luce UV. funzionamento da parte dell'innovativo touch screen Siemens. cavo standard 150m.

3.2. sistema operativo Windows. Tutte le informazioni e i video di cura sono visibili. Visualizza e registra i seguenti dati: velocità, pressione, temperatura della superficie del rivestimento, stato e lunghezza della catena di luce,i dati possono essere esportati.

3.3. computer con software e 3 monitor, compresi:

1 x 15 ̊ monitor TFT per il funzionamento e il controllo dell'intero sistema;

1 x 17 ‰ monitor TFT per la trasmissione delle immagini della fotocamera;

1 x 22 ‰ monitor TFT per il software e il funzionamento dell'intero sistema.

4 Soffiatore

4.1Sopratore ad alta potenza, potenza: 1400 m3/h, potenza nominale: 18,5 kW, 50 Hz, pressione massima 0,7 bar.

4.2- Sistema di controllo sviluppato, controllare il soffiatore da touch screen della cabina di controllo.

4.3- Collegamento con il tamburo del cavo.

4.4Software: sistema Windows, visualizzazione e calibrazione della pressione, controllo dell'espansione del rivestimento.

4.5- Filtro e valvola di sollievo, senza olio, raffreddamento ad aria.

5 Cappucci di fine

Per i diametri dei tubi: DN300-500,DN500-650,DN800-1000
