nome: | Ispezione del tubo del sonar | diametro del tubo: | 100-6000mm |
---|---|---|---|
Prova dell'acqua: | IP63 | Frequenza acustica: | 2MHz |
Larghezza di Wave: | 1.1° (fascio dell'onda del cono) | Risoluzione laterale: | 0.5mm (raggio 125mm del tubo) |
Evidenziare: | macchina fotografica di ispezione della fogna di 125mm,video ispezione della conduttura 2MHz,ispezione del tubo del sonar di 125mm |

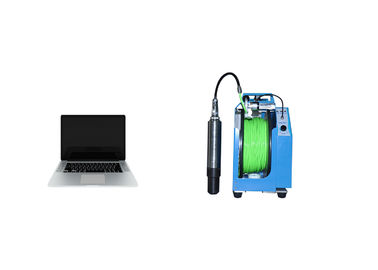

ispezione del tubo del sonar di 125mm
Introduzione di ispezione del tubo del sonar
Il sistema di ispezione di conduttura del sonar TVS-6000 individua ed obiettivi puntiformi underwater per mezzo del principio di riflessione dell'onda. , Quindi, può realizzare l'ispezione della conduttura riempita di liquido per determinare le informazioni della crepa e dei detriti nel tubo; ed è il dispositivo più avanzato per ispezione e la valutazione della conduttura.
Caratteristiche di ispezione del tubo del sonar:
Sensori incorporati del beccheggio e del rotolo
Interfaccia incorporata del contatore del cavo
Ispezioni automaticamente il profilo del tubo
Parametro tecnico di ispezione del tubo del sonar
Parametro acustico | Frequenza acustica |
2MHz |
Larghezza di Wave |
1.1° (fascio dell'onda del cono) | |
Risoluzione laterale |
0.5mm (raggio 125mm del tubo) |
|
Raggio massimo di ispezione | 12m | |
Trasmetta la larghezza di impulso | 4~20us | |
Ricezione della larghezza dell'onda |
500KHz |
Tamburo per cavi manuale:
Contatore: codificatore di alta precisione (±0.1m), calcolo di lunghezza di cavo.
Stratificazione: margotta manuale
Impermeabile: IP63
Software di analisi professionale del sonar del tubo di SonarProf
Sezione trasversale del tubo di sostegno nella rappresentazione in tempo reale e un profilo completo di 360 gradi allungabile (IMG. 1)
Generi automaticamente la modellistica 3-D del tubo ed osservi l'interno di difetto e dei detriti chiaramente (IMG. 2)
Sostenga il calcolo del volume dei detriti & i dati dell'analisi da tracciare facilmente (IMG. 3)
Segnalazione automatica per la preparazione di rapporto di alta efficienza (IMG. 4)
