nome: | macchina fotografica di ispezione del tubo per fognatura | Gamma di ispezione: | 100-6000mm |
---|---|---|---|
prova dell'acqua: | IP63 | frequenza: | 512Hz |
Evidenziare: | macchina fotografica digitale di ispezione,macchina fotografica di ispezione del tubo per fognatura |

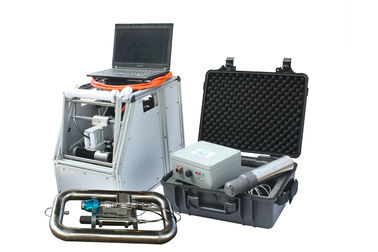

Ispezione del video della macchina fotografica/conduttura di ispezione del tubo per fognatura del sistema del sonar
Introduzione della macchina fotografica di ispezione del tubo per fognatura
La macchina fotografica di ispezione del tubo per fognatura individua ed obiettivi puntiformi underwater per mezzo del principio di riflessione dell'onda. , Quindi, può realizzare l'ispezione della conduttura riempita di liquido per determinare le informazioni della crepa e dei detriti nel tubo; ed è il dispositivo più avanzato per ispezione e la valutazione della conduttura.
Caratteristiche della macchina fotografica di ispezione del tubo per fognatura:
Parametro tecnico della sonda della macchina fotografica di ispezione del tubo per fognatura
Parametro acustico | Frequenza acustica |
2MHz |
Larghezza di Wave |
1.1° (fascio dell'onda del cono) | |
Risoluzione laterale |
0.5mm (raggio 125mm del tubo) |
|
Raggio massimo di ispezione | 12m | |
Trasmetta la larghezza di impulso | 4~20us | |
Ricezione della larghezza dell'onda |
500KHz |
Tamburo per cavi manuale:
Contatore: codificatore di alta precisione (±0.1m), calcolo di lunghezza di cavo.
Stratificazione: margotta manuale
Impermeabile: IP63
Software di analisi professionale del sonar del tubo di SonarProf
Sezione trasversale del tubo di sostegno nella rappresentazione in tempo reale e un profilo completo di 360 gradi allungabile (IMG. 1)
Generi automaticamente la modellistica 3-D del tubo ed osservi l'interno di difetto e dei detriti chiaramente (IMG. 2)
Sostenga il calcolo del volume dei detriti & i dati dell'analisi da tracciare facilmente (IMG. 3)
Segnalazione automatica per la preparazione di rapporto di alta efficienza (IMG. 4)
