nome: | ispezione del tubo del sonar | Gamma di ispezione: | 100-6000mm |
---|---|---|---|
prova dell'acqua: | IP63 | frequenza: | 512Hz |
Applicazione: | Contenitori industriali ed ispezione del tubo | OEM: | Sì |
Evidenziare: | ispezione del video della conduttura,macchina fotografica digitale di ispezione |

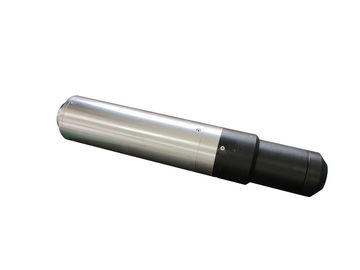

Ispezione del tubo del sonar del laser per i contenitori industriali e l'ispezione del tubo
Applicazione di ispezione del tubo del sonar:
Energia elettrica, petrochimico, contenitore a pressione, transito della ferrovia, amministrazione municipale, spazio aereo, ispezione della caldaia, costruzione di nave, fabbricazione dell'automobile, fabbricazione meccanica, fabbricazione della conduttura, conduttura industriale, ecc.
Caratteristiche di ispezione del tubo del sonar:
Parametro tecnico della sonda del sonar
Parametro acustico | Frequenza acustica |
2MHz |
Larghezza di Wave |
1.1° (fascio dell'onda del cono) | |
Risoluzione laterale |
0.5mm (raggio 125mm del tubo) |
|
Raggio massimo di ispezione | 12m | |
Trasmetta la larghezza di impulso | 4~20us | |
Ricezione della larghezza dell'onda |
500KHz |
Software di analisi professionale del sonar del tubo di SonarProf
Sostenga la sezione trasversale del tubo nella rappresentazione in tempo reale e un profilo completo di 360 gradi allungabile (IMG. 1)
Generi automaticamente la modellistica 3-D del tubo ed osservi l'interno di difetto e dei detriti chiaramente (IMG. 2)
Sostenga il calcolo del volume dei detriti & i dati dell'analisi da tracciare facilmente (IMG. 3)
Segnalazione automatica per la preparazione di rapporto di alta efficienza (IMG. 4)
