nome: | macchina fotografica di ispezione di fogna | Diametro del tubo: | 100-6000mm |
---|---|---|---|
Applicazione: | sotterraneo | Frequenza acustica: | 2MHz |
Larghezza di Wave: | 1.1° (fascio dell'onda del cono) | Risoluzione laterale: | 0.5mm (raggio 125mm del tubo) |
Evidenziare: | ispezione del video della conduttura,macchina fotografica digitale di ispezione |
Macchina fotografica sotterranea di ispezione della fogna, macchina fotografica di ispezione dell'OEM Digital
Applicazione della macchina fotografica di ispezione della fogna:
La macchina fotografica di ispezione della fogna pricipalmente è utilizzata nell'elettricità, municipale, il traffico, la pietrificazione, costruzione ed è adatto ad ispezionare la caldaia, conduttura, il canale via cavo ed i posti sotterranei arrecheranno danni all'essere umano o vieteranno l'uomo-entrata. La situazione dentro il tubo sarà registrata e visualizzata sullo schermo; inoltre facilita lavorare il personale per l'efficace osservazione, la rilevazione, l'analisi rapida e la diagnosi.
Caratteristiche della macchina fotografica di ispezione della fogna:
Completi una ricerca simultanea continua di 360 gradi all'interno di 1s
Interfaccia di software amichevole da funzionare prontamente
Dati ed immagini conservati nel disco fisso
Sensori incorporati del beccheggio e del rotolo
Parametro della macchina fotografica di ispezione della fogna
Parametro acustico | Frequenza acustica |
2MHz |
Larghezza di Wave |
1.1° (fascio dell'onda del cono) | |
Risoluzione laterale |
0.5mm (raggio 125mm del tubo) |
|
Raggio massimo di ispezione | 12m | |
Trasmetta la larghezza di impulso | 4~20us | |
Ricezione della larghezza dell'onda |
500KHz |

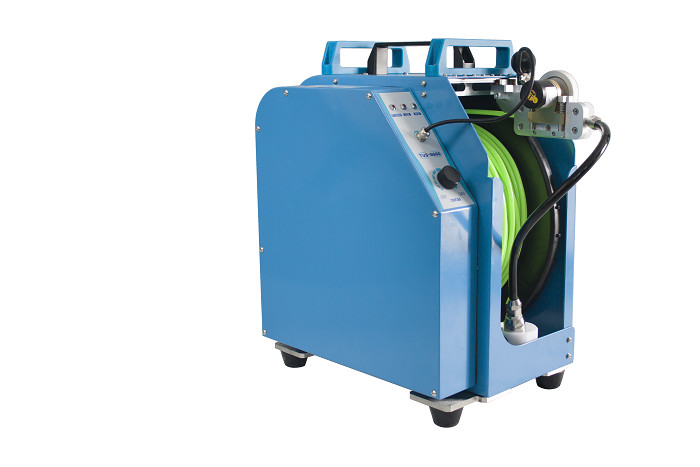

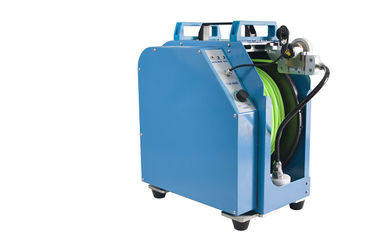

Tamburo per cavi manuale:
Contatore: codificatore di alta precisione (±0.1m), calcolo di lunghezza di cavo.
Stratificazione: margotta manuale
Impermeabile: IP63
Software di analisi professionale del sonar del tubo di SonarProf
Sezione trasversale del tubo di sostegno nella rappresentazione in tempo reale e un profilo completo di 360 gradi allungabile (IMG. 1)
Generi automaticamente la modellistica 3-D del tubo ed osservi l'interno di difetto e dei detriti chiaramente (IMG. 2)
Sostenga il calcolo del volume dei detriti & i dati dell'analisi da tracciare facilmente (IMG. 3)
Segnalazione automatica per la preparazione di rapporto di alta efficienza (IMG. 4)
