Gamma di ispezione: | 100-6000mm | prova dell'acqua: | IP63 |
---|---|---|---|
frequenza: | 512Hz | nome: | ispezione del tubo del sonar |
Tipo: | Sistema di ispezione del tubo | Caratteristica: | Costruito in sensori del beccheggio e del rotolo |
Evidenziare: | macchina fotografica digitale di ispezione,macchina fotografica di ispezione del tubo per fognatura |

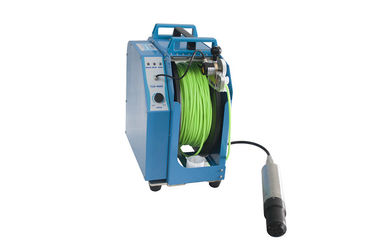

Sistema di ispezione del tubo del sonar della prova della polvere sviluppato in sensori del beccheggio e del rotolo
Applicazione di sistema di ispezione del tubo del sonar
L'ispezione del tubo pricipalmente è usata per i contenitori industriali e l'ispezione del tubo, con il video dello zoom, il laser facoltativo che variano, la trasmissione senza fili ed altre funzioni specializzate. Applichi ai carri armati su grande scala, l'ispezione municipale degli scoli, tunnel e… le situazioni dove….la conservazione record è richiesta.
Caratteristiche del sistema di ispezione del tubo del sonar:
Parametro tecnico della sonda del sonar
Parametro acustico | Frequenza acustica |
2MHz |
Larghezza di Wave |
1.1° (fascio dell'onda del cono) | |
Risoluzione laterale |
0.5mm (raggio 125mm del tubo) |
|
Raggio massimo di ispezione | 12m | |
Trasmetta la larghezza di impulso | 4~20us | |
Ricezione della larghezza dell'onda |
500KHz |
Tamburo per cavi manuale:
Contatore: codificatore di alta precisione (±0.1m), calcolo di lunghezza di cavo.
Stratificazione: margotta manuale
Impermeabile: IP63
Software di analisi professionale del sonar del tubo di SonarProf
Sezione trasversale del tubo di sostegno nella rappresentazione in tempo reale e un profilo completo di 360 gradi allungabile (IMG. 1)
Generi automaticamente la modellistica 3-D del tubo ed osservi l'interno di difetto e dei detriti chiaramente (IMG. 2)
Sostenga il calcolo del volume dei detriti & i dati dell'analisi da tracciare facilmente (IMG. 3)
Segnalazione automatica per la preparazione di rapporto di alta efficienza (IMG. 4)
