| Luogo di origine: | La Cina |
|---|---|
| Marca: | Trio-Vision |
| Numero di modello: | TVS-6000 |
| Quantità di ordine minimo: | 1 |
| Imballaggi particolari: | scatola |
| Tempi di consegna: | 4-8 settimane |
| Capacità di alimentazione: | 10 set per mesi |
| Gamma di ispezione: | 100-6000mm | prova dell'acqua: | IP63 |
|---|---|---|---|
| frequenza: | 512Hz | nome: | ispezione del tubo del sonar |
| Evidenziare: | macchina fotografica digitale di ispezione,macchina fotografica di ispezione del tubo per fognatura |
||

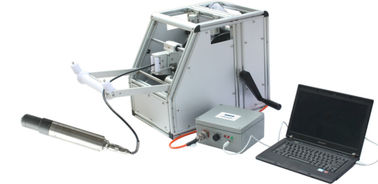

Indagine di esame del sonar di Mailine, ispezione del limo del tubo di scarico con acqua piena
Il sistema di ispezione di conduttura del sonar TVS-6000 individua ed obiettivi puntiformi underwater per mezzo del principio di riflessione dell'onda. , Quindi, può realizzare l'ispezione della conduttura riempita di liquido per determinare le informazioni della crepa e dei detriti nel tubo; ed è il dispositivo più avanzato per ispezione e la valutazione della conduttura.
Caratteristiche:
Parametro tecnico della sonda del sonar
| Parametro acustico | Frequenza acustica |
2MHz |
Larghezza di Wave |
1.1° (fascio dell'onda del cono) | |
Risoluzione laterale |
0.5mm (raggio 125mm del tubo) |
|
| Raggio massimo di ispezione | 12m | |
| Trasmetta la larghezza di impulso | 4~20us | |
Ricezione della larghezza dell'onda |
500KHz |
Tamburo per cavi manuale:
Contatore: codificatore di alta precisione (±0.1m), calcolo di lunghezza di cavo.
Stratificazione: margotta manuale
Impermeabile: IP63
Software di analisi professionale del sonar del tubo di SonarProf
Sezione trasversale del tubo di sostegno nella rappresentazione in tempo reale e un profilo completo di 360 gradi allungabile (IMG. 1)
Generi automaticamente la modellistica 3-D del tubo ed osservi l'interno di difetto e dei detriti chiaramente (IMG. 2)
Sostenga il calcolo del volume dei detriti & i dati dell'analisi da tracciare facilmente (IMG. 3)
Segnalazione automatica per la preparazione di rapporto di alta efficienza (IMG. 4)
