Sistema robotico di ispezione dei tubi CCTV per fognature/scanni

- Sì.Sistema robotico di ispezione dei tubi CCTV per fognature/scanni

Il sistema di ispezione dei tubi TVS-2000 controlla il crawler che si muove nel tubo, la telecamera ad alta risoluzione nella parte anteriore del crawler può effettuare un'ispezione completa e registrare i difetti nei tubi,e trasmettere le immagini all'unità di controllo tramite il cavo in modo sincronoL'unità di controllo adotta il sistema operativo Windows, può elaborare e salvare i video sul campo, e allo stesso tempo fare giudizio e report di ispezione di tubo di uscita,rapporto di inclinazione e curva.

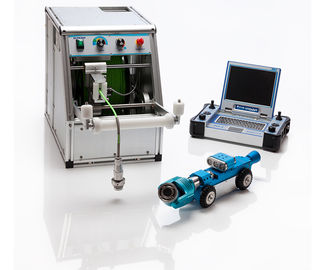

TVS-2000 è composto da crawler, camera, tamburo di cavo e unità di controllo.La fotocamera a occhio di pesce) secondo le diverse esigenze, è adatto per tubi di diametro 250-2000 mm.

Configurazione standard:
TVS800 crawler
JT90 fotocamera pan & tilt
Tamboli automatici per cavi
Unità di controllo MK3
Altri apparecchi per il trasporto di materie prime

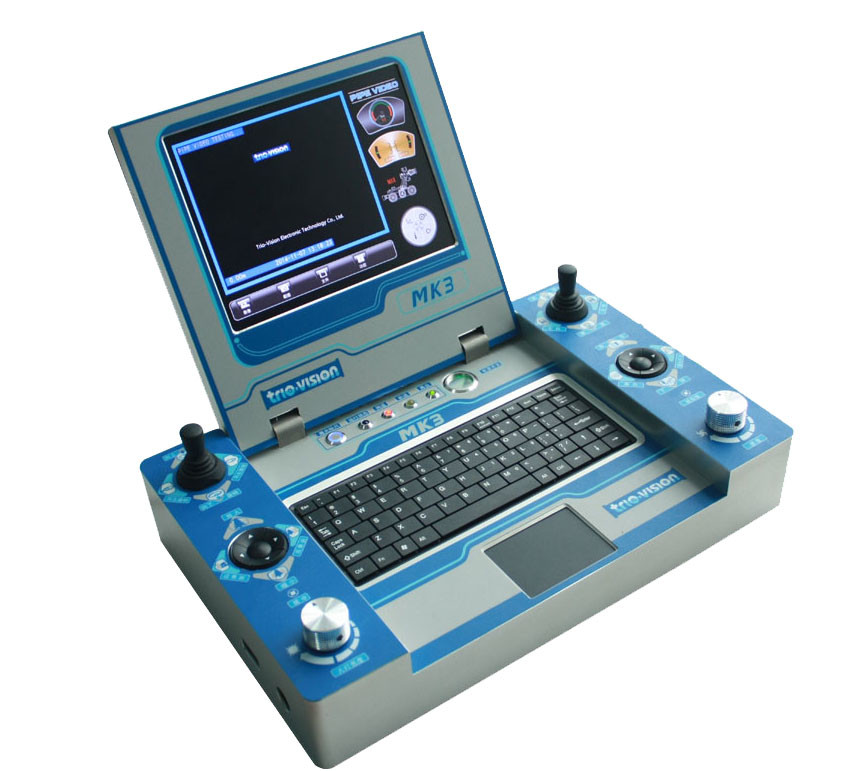

Unità di controllo MK3

1Unita' di controllo pad style, 8,4' LED a tocco, leggibile al sole, risoluzione 1024*768, 4,1 kg
2Sistema Win7, SSD da 128 GB, registrazione video in loco, possono essere salvate oltre 100 ore di video.
3Posizione della telecamera, posizione dell'ascensore in grafici
4Rapporto di inclinazione sul posto.
5Lo stato del sistema, i parametri di lavoro possono essere consultati.

Pan&Tilt Camera JT2000

1360 gradi, senza rotazione limitata
2Il riscaldamento delle lenti può prevenire la nebbia.
3La luce della fotocamera può essere regolata.
4Maggior luminosità 50%, più adatto per piccoli diametri
5Laser opzionale, calibrare le dimensioni del difetto

Cralwer TVS-800

impermeabile fino a IP68
Temperatura di lavoro: -10oC~50oC
Diametro del tubo adatto: 250 mm~2000 mm
Azionamento: due motori CC
Ascensore: ascensore elettrico
Inclinazione: campo di misura ± 45°, incisione 0,1°
Velocità: velocità regolabile, massimo 32 m/min
Direzione: avanti, indietro, sinistra, destra
Indicazione della pressione: luce verde ((1,2-1,5 bar, pressione normale), luce rossa luce anormale.
Scala: grado di salita massimo di circa 50° a seconda dello stato differente del tubo
Fotocamera retrovisore: integrare fotocamera e luce, ispezionare il rulliere all'indietro e il recupero del cavo

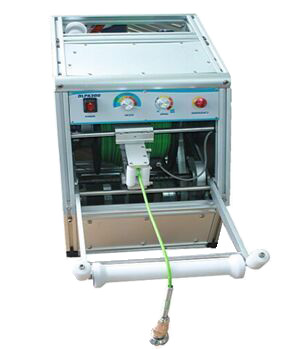

DLPA300, tamburo automatico a cavo
1Cable a 6 nuclei, riduzione del peso del 50%, riduzione significativa dei costi e del tasso di guasto
2, lunghezza standard: 200m, massimo 300m
3"Tamburo automatico a cavi"

Telecamera a occhio di pesce JT360
1Vista a 360 gradi dentro il tubo.
2. 92 PCS lampadine a LED ad alta luminosità, illuminazione fino a 200lm
3Risoluzione: 3000k pixel, immagine di alta qualità.
4Impermeabile: IP68, applicabile a 10 metri di profondità.
5I video e le immagini registrate dalla fotocamera full-view MK3 possono diffondere immagini a gamma completa all'interno del tubo dal software 3D PanoProfile e generare immagini di profilo 2D,in modo da realizzare una misurazione accurata dei difetti dei tubi, installare lo stampo 3D e creare il rapporto di ispezione.

Parti opzionali:
Telecamera assiale JT60
Telecamera a vista di pesce JT360
Tambo del cavo manuale
