Certificazione: | CE,FCC, ISO9001 | Diametro del tubo: | 150-600mm |
---|---|---|---|
Funzionamento del sistema: | Windows, Wincan dentro | Testa della telecamera: | Pentola & inclinazione |
rapporto: | inclinazione, pendio | Tamburo per cavi: | automatico, 300m |
Evidenziare: | macchine fotografiche di ispezione del tubo del cctv,robot di ispezione della conduttura |

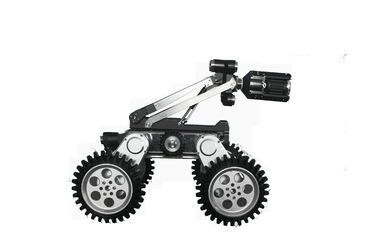

Il cingolo di ispezione della conduttura del CCTV del regolatore dell'operazione di Windows, il sistema TVS-15 della macchina fotografica del robot HD di ispezione della tubatura dell'acqua è un sistema recentemente progettato del cingolo, specialmente per il mercato degli Stati Uniti, del Regno Unito e dell'europeo. Può ispezionare il diametro del tubo da 125-2000mm, utilizza soltanto un cingolo per ispezionare i la maggior parte dei tubi del te, riduce il costo. Compoposed di un cingolo, di una macchina fotografica del pan&tilt, di un tamburo per cavi automatico e delle unità di controllo. Il cingolo può abbinare i tipi differenti di macchine fotografiche (cioè pentola & macchina fotografica di inclinazione, macchina fotografica assiale, macchina fotografica dell'pesce-occhio) secondo i requisiti diffrerent.
Il sistema è un prodotto progettato in base al sistema industriale di Windows. Durante la prova, le immagini di difetto si acquistano; in seguito, una relazione sull'esperimento può essere ottenuta immediatamente. Inoltre, una curva di pendenza della conduttura può essere ottenuta a tempo durante la prova determinare il termine del sedimento dentro la conduttura. la lente dell'Pesce-occhio software di analisi di prova di panorama della conduttura di PipePano di integrazione, è utilizzata «video», in modo da generare l'immagine di panorama della parete interna della conduttura, analizzare con precisione e quantitativamente e determinare (misura sul diametro del tubo, sulla larghezza della crepa ecc).
Attrezzatura di ispezione del tubo del CCTV del CE, caratteristiche del sistema della macchina fotografica del robot HD di ispezione della tubatura dell'acqua:
1. Alta definizione Camaera, 1920*1080P
2. unità di controllo del portatile
3. sistema di esercizio di Windows
4. azionamento potente del cingolo
5. parti intercambiabili
6. esame del laser
7. App del telecomando.
Configurazione di sistema
Configurazione standard | Parti facoltative |
Cingolo TVS15 | Macchina fotografica CAM-70 |
Pentola CAM-90 & macchina fotografica di inclinazione | Macchina fotografica dell'pesce-occhio JT360 |
Tamburo per cavi automatico | Tamburo per cavi manuale |
Unità di controllo MK4 | Supporto di ruota |
Gancio della botola, cassetta portautensili ed altri accessori | 10" ruota |
Parametro tecnico
Unità di controllo MK4 |
|
Macchina fotografica CAM-90 di Pan&Tilt |
|
Cralwer TVS-15 |
|
Tamburo per cavi automatico DLPA200HD |
|
macchina fotografica JT360 dell'Pesce-occhio |
|
Supporto di ruota |
|
Telecomando APP.
Il software può essere installato nel computer portatile o la compressa, controlla la radio del cingolo.
