Sistema di telecamere per l'ispezione delle tubazioni a rotazione a 360 gradi per tubi fognari/dissalini

Descrizione del prodotto:

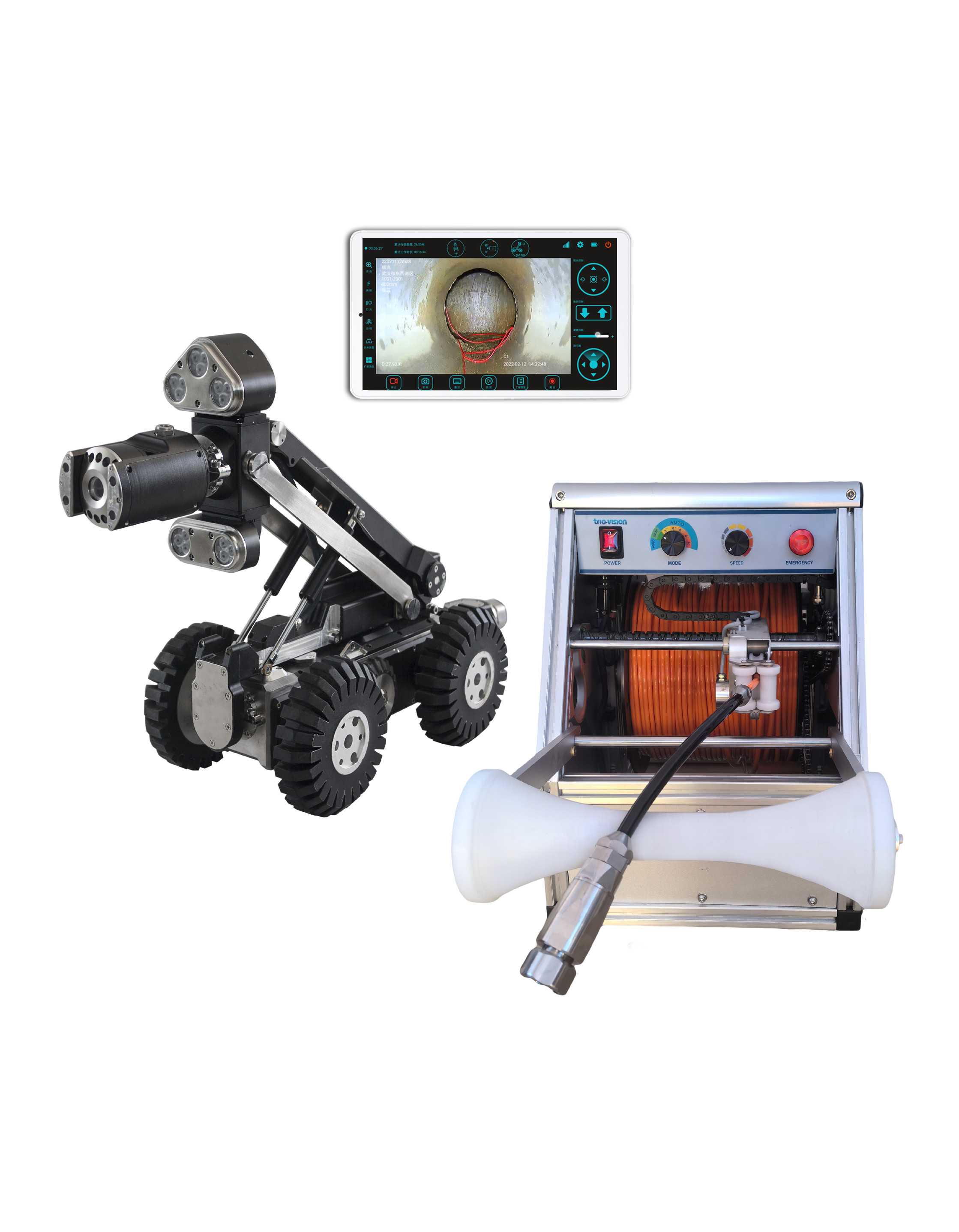

Sistema di ispezione con telecamera a rotazione a 360 gradi per fognature/scarichi Crawler per l'ispezione di tubi è un sistema crawler di nuova concezione, appositamente per il mercato statunitense, britannico ed europeo. Può ispezionare tubi con diametro da 125-2000 mm, utilizzare un solo crawler per ispezionare la maggior parte dei tubi, riducendo i costi. È composto da un crawler, una telecamera pan&tilt, un avvolgicavo automatico e unità di controllo. Il crawler può essere abbinato a diversi tipi di telecamere (ad es. telecamera pan & tilt, telecamera assiale, telecamera fish-eye) in base alle diverse esigenze.

Il sistema è un prodotto progettato sulla base del sistema Windows industriale. Durante il test, vengono acquisite immagini dei difetti; successivamente, è possibile ottenere immediatamente un rapporto di test. Inoltre, durante il test è possibile ottenere in tempo reale una curva di gradiente della tubazione per determinare le condizioni dei sedimenti all'interno della tubazione. Viene utilizzato un obiettivo fish-eye, che integra il "software di analisi video per l'ispezione panoramica delle tubazioni PipePano", in modo da generare l'immagine panoramica della parete interna della tubazione, analizzare e determinare in modo più preciso e quantitativo (misurazione del diametro del tubo, della larghezza delle crepe e così via).

Caratteristiche:

1. Unità di controllo portatile
2. Telecamera ad alta definizione, 1920*1080P
3. Sistema operativo Windows
4. Controllo wireless
5. Parti intercambiabili
6. Scansione laser
7. App di controllo remoto.

Configurazione del sistema

Parametri tecnici:

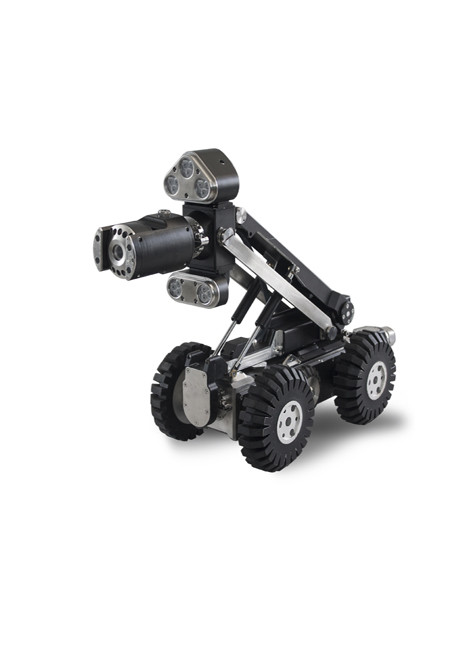

Unità di controllo MK4   1. Unità di controllo in stile Pad, LED touch da 8,4', leggibile alla luce del sole, risoluzione 1024*768, 4,1 kg 2. Sistema Win10, SSD da 128 GB, registra video in loco, è possibile salvare oltre 100 ore di video. 3. Posizione della telecamera, posizione dell'elevatore in grafici 4. Rapporto di inclinazione in loco. 5. Stato del sistema, è possibile interrogare i parametri di lavoro.   Telecamera Pan&Tilt CAM-90   1. Rotazione: 360 gradi orizzontale, 270 gradi verticale 2. Zoom 120x, ottico 10:1, digitale 12:1 3. Messa a fuoco automatica, è consentita la regolazione manuale 4. Alta definizione digitale, 1920*1080P 5. Lente della telecamera anti-appannamento 6. Scansione laser del diametro e della distorsione del tubo 7. Misuratore laser per misurare le dimensioni dei difetti 8. La luce della telecamera può essere regolata per adattarsi a tubi diversi. Cralwer TVS-15 1. Impermeabile IP68 2. Temperatura di esercizio: -10ºC~50ºC 3. Diametro del tubo adatto: 125 mm~2000 mm 4. Azionamento: due motori CC, sei ruote 5. Posizione della sonda: 33kHz 6. Inclinazione: campo di misura ±45 gradi 7. Arrampicata: max. grado di salita circa 50° in base alle diverse condizioni del tubo 8. Telecamera e luce di visione posteriore ad alta definizione: ispeziona il crawler all'indietro e il recupero del cavo   Avvolgicavo automatico DLPA200HD   1. Pannello display LCD 2. Tre tipi di modalità di funzionamento: automatica, manuale e solo recupero automatico. 3. Lunghezza cavo standard: 200 m 4. Modulo wifi integrato, trasmissione wireless 5. Contametri cavo e stratificazione automatica 6. Arresto di emergenza   Supporto ruote assemblato sul crawler per ispezionare tubi con diametro superiore a 1000 mm, dotato di ruote da 8" o 10".
