Intervallo di temperatura 0-50°C Illuminazione con telecamera a LED CCTV Dispositivo di rilevazione delle condotte per l'ispezione

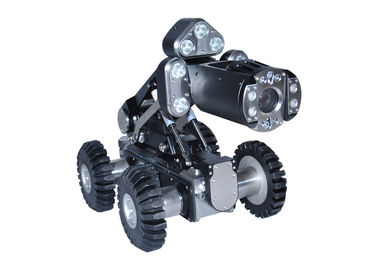

Dispositivo di sorveglianza delle condotte CCTV per il sistema di ispezione è un nuovo sistema di trascinamento, progettato appositamente per il mercato americano, britannico ed europeo, in grado di ispezionare tubi dal diametro di 125-2000 mm, utilizzando un solo trascinatore per ispezionare la maggior parte dei tubi, riducendo i costi.E' composto da un rattrappolatore., pan&tilt camera, tamburo automatico a cavo e unità di controllo.Il crawler può abbinare diversi tipi di telecamere ((cioè telecamera pan&tilt, telecamera assiale, telecamera occhio di pesce) secondo esigenze differenti.

Il sistema èun prodotto progettato sulla base di finestre industrialiNel corso delle prove vengono acquisite immagini dei difetti; successivamente è possibile ottenere immediatamente un rapporto di prova.Inoltre, una curva di gradiente della condotta può essere ottenuta in tempo durante le prove per determinare laCondizione dei sedimenti all'interno della condotta.in modo da generare l'immagine panoramica della parete interna del gasdotto, analizzare e determinare in modo più preciso e quantitativo (misura sul diametro del tubo, larghezza della crepa e così via).

Caratteristiche:
1Unità di controllo portatile
2.High Definition Camaera, 1920*1080P
3.Sistema operativo Windows
4Controllo dei fili.
5Parti intercambiabili
6- Scansione laser.
7App di controllo remoto.


Configurazione del sistema

Parametro tecnico


Unità di controllo MK4	1. Unità di controllo Pad Style, 8.4' LED toccabile, leggibile al sole, risoluzione 1024*768, 4,1 kg 2. sistema Win10, 128GB SSD, registrazione video in sito, 100+ ore di video possono essere salvate. 3Posizione della fotocamera, posizione dell'ascensore in grafici 4- Rapporto di inclinazione sul posto. 5. Stato del sistema, parametro di lavoro può essere richiesta.
Fotocamera Pan&Tilt CAM-90	1Rotation: 360 gradi orizzontale, 270 gradi verticale 2. 120x zoom, 10:1 ottico, 12:1 digitale 3. messa a fuoco automatica, regolazione manuale consentita 4. definizione digitale del termine, 1920*1080P 5- Lente della fotocamera anti nebbia 6. scansione laser del diametro del tubo e distorsione 7. Laser gauge per misurare la dimensione del difetto 8La luce della fotocamera può essere regolata per adattarsi a diversi tubi.
Cralwer TVS-15	1. impermeabile a IP68 2Temperatura di lavoro: -10°C - 50°C 3. diametro del tubo adatto: 125mm~2000mm 4Motorizzazione: due motori DC, sei ruote 5Posizione della sonda: 33 kHz 6Inclinazione: campo di misura ± 45 gradi 7- Salire: grado di salita massimo di circa 50° a seconda dello stato del tubo 8- Fotocamera e luce posteriore ad alta definizione: ispezionare il crawler all'indietro e il recupero dei cavi
Drum automatico DLPA200HD	1. Pannello LCD 2. tre tipi di modalità di lavoro: auto, manuale e recupero automatico solo. 3Lunghezza del cavo standard: 200 m 4. modulo wifi integrato, trasmissione wireless 5- Contatore di cavi e stratificazione automatica 6Fermo di emergenza.
Supporto delle ruote	montati su una carrozzina per inserire tubi di diametro superiore a 1000 mm, dotati di ruote da 8" o da 10".
