Sistema 8,4" della macchina fotografica di ispezione del tubo di 1024*768 HD schermo di visualizzazione LCD

Sistema 8,4" della macchina fotografica di ispezione del tubo di 1024*768 HD schermo di visualizzazione LCD

Introduzione del sistema della macchina fotografica di ispezione del tubo

Il sistema della macchina fotografica di ispezione del tubo compoposed del cingolo, della macchina fotografica, del tamburo per cavi e delle unità di controllo. Il cingolo può abbinare i tipi differenti di macchine fotografiche (cioè pentola & macchina fotografica di inclinazione, macchina fotografica assiale, macchina fotografica dell'pesce-occhio) secondo i requisiti diffrerent, è adatto a tubi del diametro di 250-2000mm.

Configurazione di sistema della macchina fotografica di ispezione del tubo

Unità di controllo MK3
1, unità di controllo di stile del cuscinetto, 8,4' ha toccato il LED, leggibile nel lustro di Sun, 1024*768 risoluzione, 4.1kg
2, Win7 sistema, 128GB SSD, video record in sito, video di ore 100+ possono essere conservati.
3, posizione della macchina fotografica, posizione di elevatore nei grafici
4, rapporto di inclinazione in sito.
5, stato di sistema, parametro del lavoro possono essere domanda.

Macchina fotografica JT2000 di Pan&Tilt
1.360 gradi, nessun limitato girano
2, il riscaldamento della lente possono impedire la nebbia
3, luce della macchina fotografica possono essere regolato
4, aggiornamento massimo 50% di luminosità, più adatto a diametro
5, laser facoltativo, calibrano la dimensione di difetto

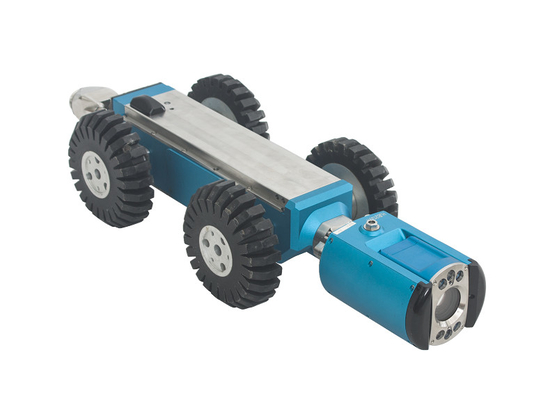

Cralwer TVS-800
Impermeabilizzi a IP68
Temperatura di lavoro: -10ºC~50ºC
Diametro adatto del tubo: 250mm~2000mm
Azionamento: motore di CC due
Elevatore: elevatore elettrico
Inclinazione: grado di portata ±45 di mesurement, pecision 0,1 gradi
Velocità: velocità regolabile, 32m/min massimo
Direzione: in avanti, a rovescio, sinistro, giusto
Indicazione di pressione: luce verde (1.2-1.5 barre, pressione normale), luce anormale di luce rossa.
Scalata: grado massimo di salita circa 50° secondo stato diffrerent del tubo
Macchina fotografica di vista posteriore: integri la macchina fotografica e la luce, ispeziona il cingolo indietro ed il cavo che retreiving

Tamburo per cavi automatico DLPA300
i 1,6 centri cablano, perdita di peso 50%, costo ed incidenza guasti riduttrice significativamente
2, di lunghezza standard: 200m, massimo 300m
3, tamburo per cavi automatico

macchina fotografica JT360 dell'Pesce-occhio
1. vista di grado View360 dentro il tubo.
2. 92 lampade di punto culminante LED di PCS, portate di illuminazione a 200lm
3. risoluzione: 3000k pixel, immagine di alta qualità.
4. impermeabile: IP68, 10 metri realizzabili subacquei.
5. I video e le immagini registrati dalla macchina fotografica a piena vista MK3 possono spargere l'immagine della gamma completa dentro il tubo dal software di PanoProfile 3D e generano la 2D immagine di profilo, per realizzare la misura accurata dei difetti del tubo, installare 3D per modellare e creare il rapporto d'ispezione.

APP telecomandato.
Installi il nostro MK3 APP telecomandato. sul vostro cellulare o cuscinetto sviluppato dal sistema di Android, potete unità di controllo telecomandata MK3.
