Sistema impermeabile a 8,4 pollici della macchina fotografica di ispezione del tubo per ispezione dello scolo

Sistema impermeabile a 8,4 pollici della macchina fotografica di ispezione del tubo per ispezione dello scolo

Il sistema della macchina fotografica di ispezione del tubo macchina-ha fornito di punta la sonda con il monitor LCD a 8,4 pollici per l'esame dell'area difficile da raggiungere di ispezione.

Durante l'ispezione, le immagini di difetto si acquistano; una relazione sull'esperimento può essere ottenuta immediatamente. Inoltre, una curva di pendenza della conduttura può essere ottenuta a tempo durante l'ispezione determinare il termine del sedimento dentro la conduttura. la lente dell'Pesce-occhio software di analisi difficile di panorama della conduttura di PipePano di integrazione, è utilizzata «video», in modo da generare l'immagine di panorama della parete interna della conduttura, analizzare con precisione e quantitativamente e determinare (misura sul diametro del tubo, sulla larghezza della crepa ecc).

Caratteristiche della macchina fotografica di ispezione del tubo:

1. il ° 360 gira della macchina fotografica

2. Tamburo per cavi automatico

3. obiettivo Anti-annebbiato

4. Sistema di esercizio di Windows

5. Brightless regolabile

6. Interno del software di Wincan

Configurazione della macchina fotografica di ispezione del tubo

Parametro tecnico

Unità di controllo MK3
1, unità di controllo di stile del cuscinetto, 8,4' ha toccato il LED, leggibile nel lustro di Sun, 1024*768 risoluzione, 4.1kg
2, Win7 sistema, 128GB SSD, video record in sito, video di ore 100+ possono essere conservati.
3, posizione della macchina fotografica, posizione di elevatore nei grafici
4, rapporto di inclinazione in sito.
5, stato di sistema, parametro del lavoro possono essere domanda.

Macchina fotografica JT2000 di Pan&Tilt
1.360 gradi, nessun limitato girano
2, il riscaldamento della lente possono impedire la nebbia
3, luce della macchina fotografica possono essere regolato
4, aggiornamento massimo 50% di luminosità, più adatto a diametro
5, laser facoltativo, calibrano la dimensione di difetto

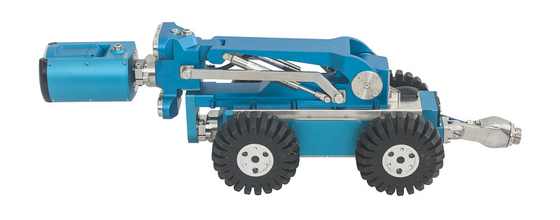

Cralwer TVS-800
Impermeabilizzi a IP68
Temperatura di lavoro: -10ºC~50ºC
Diametro adatto del tubo: 250mm~2000mm
Azionamento: motore di CC due
Elevatore: elevatore elettrico
Inclinazione: grado di portata ±45 di mesurement, pecision 0,1 gradi
Velocità: velocità regolabile, 32m/min massimo
Direzione: in avanti, a rovescio, sinistro, giusto
Indicazione di pressione: luce verde (1.2-1.5 barre, pressione normale), luce anormale di luce rossa.
Scalata: grado massimo di salita circa 50° secondo stato diffrerent del tubo
Macchina fotografica di vista posteriore: integri la macchina fotografica e la luce, ispeziona il cingolo indietro ed il cavo che retreiving

Tamburo per cavi automatico DLPA300
i 1,6 centri cablano, perdita di peso 50%, costo ed incidenza guasti riduttrice significativamente
2, di lunghezza standard: 200m, massimo 300m
3, tamburo per cavi automatico

macchina fotografica JT360 dell'Pesce-occhio
1. vista di grado View360 dentro il tubo.
2. 92 lampade di punto culminante LED di PCS, portate di illuminazione a 200lm
3. risoluzione: 3000k pixel, immagine di alta qualità.
4. impermeabile: IP68, 10 metri realizzabili subacquei.
5. I video e le immagini registrati dalla macchina fotografica a piena vista MK3 possono spargere l'immagine della gamma completa dentro il tubo dal software di PanoProfile 3D e generano la 2D immagine di profilo, per realizzare la misura accurata dei difetti del tubo, installare 3D per modellare e creare il rapporto d'ispezione.
