Sistema di ispezione robot conveniente del tubo del cingolo, cingolo di ispezione del tubo

Unità di controllo MK4




1. riempia l'unità di controllo di stile, 8,4' LED commovente, leggibile nel lustro di Sun, 1024*768 la risoluzione, 4.1kg
2. Win10 il sistema, 128GB lo SSD, il video record in sito, le ore 100+ video può essere conservato.
3. posizione della macchina fotografica, posizione di elevatore nei grafici
4. rapporto di inclinazione in sito.
5. lo stato di sistema, parametro del lavoro può essere domanda.


Macchina fotografica CAM-90 di Pan&Tilt



1. rotazione: un orizzontale di 360 gradi, un verticale di 270 gradi
2. 120x che zuma, 10:1 ottico, 12:1 digitale
3. il fuoco dell'auto, adeguamento manuale è permesso
4. definizione del hidh di Digital, 1920*1080P
5. obiettivo anti-annebbiato
6. laser che esplora il diametro e la distorsione del tubo
7. calibro del laser per misurare la dimensione di difetto
8. la macchina fotografica leggera può essere regolata per adattare i tubi differenti.

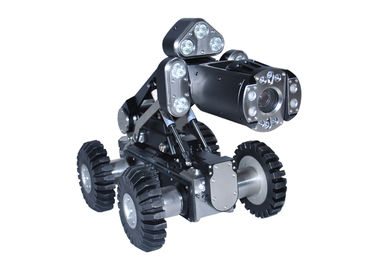

Cralwer TVS-15

1. Impermeabilizzi a IP68
2. temperatura di lavoro: -10ºC~50ºC
3. diametro adatto del tubo: 125mm~2000mm
4. azionamento: due motori di CC, sei ruote
5. posizione di sonda: 33kHz
6. inclinazione: grado di portata ±45 di mesurement
7. scalare: grado massimo di salita circa 50° secondo stato diffrerent del tubo
8. alta macchina fotografica e luce di vista posteriore di definizione: ispezioni il cingolo indietro e cabli retreiving


Tamburo per cavi automatico DLPA200HD




1. quadro comandi LCD
2. Tre generi di modo di lavoro: auto, manuale ed auto che recupera soltanto.
3. lunghezza di cavo di norma: 200m
4. modulo di wifi di accessorio, tranmission senza fili
5. contro metro del cavo e margotta automatica
6. arresto di emergenza


macchina fotografica JT360 dell'Pesce-occhio




1. vista di grado View360 dentro il tubo.
2. 92 lampade di punto culminante LED di PCS, portate di illuminazione a 200lm
3. risoluzione: 3000k pixel, immagine di alta qualità.
4. impermeabile: IP68, 10 metri realizzabili subacquei.
5. I video e le immagini registrati dalla macchina fotografica a piena vista MK3 possono spargere l'immagine della gamma completa dentro il tubo dal software di PanoProfile 3D e generano la 2D immagine di profilo, per realizzare la misura accurata dei difetti del tubo, installano la muffa 3D e creano il rapporto d'ispezione.




assembed sul cingolo al diamter del tubo del inpsect superiore a 1000mm, fornito di 8" ruote o di 10" ruote.
