Lunghezza cavo: | 300 m | Gamma di ispezione: | 150-2000mm |
---|---|---|---|
Tenere sotto controllo: | sole leggibile | La macchina fotografica gira: | 360° |
Tecnologia: | CANBUS | Remote Control: | Disponibile |
Evidenziare: | macchine fotografiche di ispezione del tubo del cctv,robot di ispezione della conduttura |

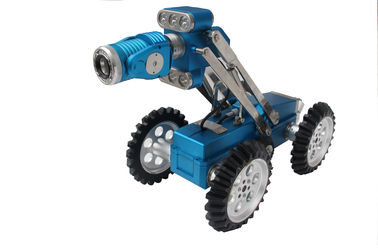

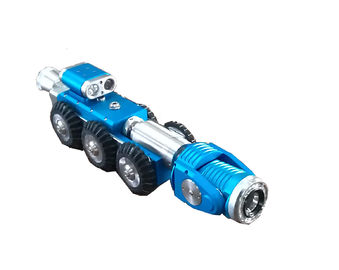

il cingolo Systrem di Inspetion del tubo di scarico della fogna del diametro di 150-2000mm con inclinazione della pentola gira la macchina fotografica contiene un sistema di due cingoli, che fa la gamma di ispezione da 150mm al diametro del tubo di 2000mm, il TVS-150 che il piccolo cingolo è utilizzato per i tubi del diametro di 150-600mm ed il grande cingolo TVS-800 è utilizzato per il tubo del diametro di 250-2000mm, la macchina fotografica può lavorare ad entrambi i cingoli ed il tamburo per cavi aumatic fa facilmente il lavoro.
Questo prodotto è progettato in base al sistema industriale di Windows. Durante la prova, le immagini di difetto si acquistano; in seguito, una relazione sull'esperimento può essere ottenuta immediatamente. Inoltre, una curva di pendenza della conduttura può essere ottenuta a tempo durante la prova determinare il termine del sedimento dentro la conduttura. la lente dell'Pesce-occhio software di analisi di prova di panorama della conduttura di PipePano di integrazione, è utilizzata «video», in modo da generare l'immagine di panorama della parete interna della conduttura, analizzare con precisione e quantitativamente e determinare (misura sul diametro del tubo, sulla larghezza della crepa ecc).
Il sistema TVS-2000 può offrire la a mai-vedere-prima delle immagini del dettaglio dirigendo i tubi trasversali del cingolo per continuare video registrazione, la trasmissione dei dati via cavo, immagini di esposizione su 8,4" schermo LCD di tocco e generare i rapporti.
Caratteristiche:
1. parti intercambiabili
2. sistema di CANBUS
3. macchina fotografica concentrare di Un-chiave
4. il ° 360 gira della macchina fotografica
5. obiettivo Anti-annebbiato
6. Brightless regolabile
Parametro tecnico
Unità di controllo MK3 | 1, unità di controllo di stile del cuscinetto, 8,4' ha toccato il LED, leggibile nel lustro di Sun, 1024*768 risoluzione, 4.1kg 2, Win7 sistema, 128GB SSD, video record in sito, ore 100+ video possono essere conservati. 3, posizione della macchina fotografica, posizione di elevatore nei grafici 4, rapporto di inclinazione in sito. 5, stato di sistema, parametro del lavoro possono essere domanda. |
|
Macchina fotografica JT2000 di Pan&Tilt | limitato 1.360 gradi, non girano 2, il riscaldamento della lente possono impedire la nebbia 3, luce della macchina fotografica possono essere regolato 4, aggiornamento massimo 50% di luminosità, più adatto a diametro 5, laser facoltativo, calibrano la dimensione di difetto |
|
Cralwer TVS-150 | 1. Impermeabilizzi a IP68 2. temperatura di lavoro: -10ºC~50ºC 3. diametro adatto del tubo: 250mm~2000mm 4. azionamento: motore di CC due 5. elevatore: elevatore elettrico 6. inclinazione: grado di portata ±45 di mesurement, pecision 0,1 gradi 7. velocità: velocità regolabile, massimo 32m/min 8. direzione: di andata, a rovescio, sinistro, destra 9. indicazione di pressione: luce verde (1.2-1.5 escludono, pressione normale), luce anormale della luce rossa. 10. scalare: grado massimo di salita circa 50° secondo stato diffrerent del tubo 11. macchina fotografica di vista posteriore: integri la macchina fotografica ed accenda, ispezioni il cingolo indietro e cabli retreiving |
|
Tamburo per cavi automatico DLPA300 | i 1,6 centri cablano, perdita di peso 50%, costo ed incidenza guasti riduttrice significativamente 2, di lunghezza standard: 200m, massimo 300m 3, tamburo per cavi automatico |
|
Cralwer TVS-800 | Temperatura di lavoro: -10ºC~50ºC Diametro adatto del tubo: 250mm~2000mm Azionamento: motore di CC due Elevatore: elevatore elettrico Inclinazione: grado di portata ±45 di mesurement, pecision 0,1 gradi Velocità: velocità regolabile, massimo 32m/min Direzione: di andata, a rovescio, sinistro, destra Indicazione di pressione: luce verde (1.2-1.5 escludono, pressione normale), luce anormale della luce rossa. Scalata: grado massimo di salita circa 50° secondo stato diffrerent del tubo Macchina fotografica di vista posteriore: integri la macchina fotografica ed accenda, ispezioni il cingolo indietro e cabli retreiving |
Configurazione di sistema
Configurazione standard | Parti facoltative |
Cingolo TVS800 | Macchina fotografica assiale JT60 |
Pentola JT-2000 & macchina fotografica di inclinazione | Macchina fotografica dell'pesce-occhio JT360 |
Tamburo per cavi automatico | Tamburo per cavi manuale |
Unità di controllo MK3 | Potere mobile portatile PA500 |
Piccolo cingolo TVS150 |
Telecomando APP.
Installi il nostro MK3 telecomando APP. sul vostro cellulare o cuscinetto sviluppato dal sistema di Android, potete unità di controllo telecomandata MK3.
