| Luogo di origine: | La Cina |
|---|---|
| Marca: | Trio-Vision |
| Numero di modello: | TVS-15 |
| Quantità di ordine minimo: | 1 |
| Imballaggi particolari: | scatola |
| Tempi di consegna: | 4-8 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 20units al mese |
| Certificazione: | CE,FCC, ISO9001 | Diametro del tubo: | 125-2000mm |
|---|---|---|---|
| Funzionamento del sistema: | Windows, Wincan dentro | Testa della telecamera: | Pentola & inclinazione |
| rapporto: | inclinazione, pendio | Tamburo per cavi: | automatico, 200m |
| Evidenziare: | macchine fotografiche di ispezione del tubo del cctv,robot di ispezione della conduttura |
||

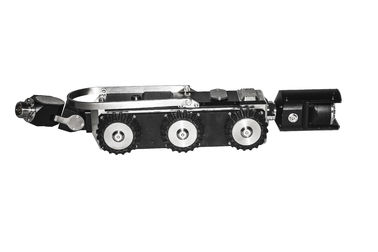

Il CCTV che il cingolo principale di ispezione di portata dello scolo della fogna del tubo con HD gira il robot TVS-15 di ispezione della macchina fotografica è un sistema recentemente progettato del cingolo, specialmente per il mercato degli Stati Uniti, del Regno Unito e dell'europeo. Può ispezionare il diametro del tubo da 125-2000mm, utilizza soltanto un cingolo per ispezionare i la maggior parte dei tubi del te, riduce il costo. Compoposed di un cingolo, di una macchina fotografica del pan&tilt, di un tamburo per cavi automatico e delle unità di controllo. Il cingolo può abbinare i tipi differenti di macchine fotografiche (cioè pentola & macchina fotografica di inclinazione, macchina fotografica assiale, macchina fotografica dell'pesce-occhio) secondo i requisiti diffrerent.
Il sistema è un prodotto progettato in base al sistema industriale di Windows. Durante la prova, le immagini di difetto si acquistano; in seguito, una relazione sull'esperimento può essere ottenuta immediatamente. Inoltre, una curva di pendenza della conduttura può essere ottenuta a tempo durante la prova determinare il termine del sedimento dentro la conduttura. la lente dell'Pesce-occhio software di analisi di prova di panorama della conduttura di PipePano di integrazione, è utilizzata «video», in modo da generare l'immagine di panorama della parete interna della conduttura, analizzare con precisione e quantitativamente e determinare (misura sul diametro del tubo, sulla larghezza della crepa ecc).
Caratteristiche:
1. Alta definizione Camaera, 1920*1080P
2. Controllo della compressa o del computer portatile
3. Sistema di esercizio di Windows
4. Trasmissione senza fili
5. Parti intercambiabili
6. Esame del laser
7. App telecomandato.
Configurazione di sistema
| Configurazione standard | Parti facoltative |
| Cingolo TVS15 | Macchina fotografica CAM-70 |
| Pentola CAM-90 & macchina fotografica di inclinazione | Macchina fotografica dell'pesce-occhio JT360 |
| Tamburo per cavi automatico | Tamburo per cavi manuale |
| Unità di controllo MK4 | Supporto di ruota |
| Gancio della botola, cassetta portautensili ed altri accessori | 10" ruota |
Parametro tecnico
|
Unità di controllo MK4
|
1. Unità di controllo di stile del cuscinetto, 8,4' LED commovente, leggibile nel lustro di Sun, 1024*768 risoluzione, 4.1kg
|
|
Macchina fotografica CAM-90 di Pan&Tilt
|
1. Rotazione: un orizzontale di 360 gradi, un verticale di 270 gradi 2. 120x che zuma, 10:1 ottico, 12:1 digitale 3. Il fuoco automatico, adeguamento manuale è permesso 4. Definizione del hidh di Digital, 1920*1080P 5. Obiettivo anti-annebbiato 7. Calibro del laser per misurare la dimensione di difetto |
|
Cralwer TVS-15
|
5. Posizione di sonda: 33kHz
|
|
Tamburo per cavi automatico DLPA200HD
|
1. Quadro comandi LCD 2. Tre generi di modo di lavoro: auto, manuale ed auto che recupera soltanto. 3. Lunghezza di cavo standard: 200m 4. Modulo incorporato di wifi, tranmission senza fili 5. Contro metro del cavo e margotta automatica 6. Arresto di emergenza
|
|
macchina fotografica JT360 dell'Pesce-occhio
|
1. Vista di grado View360 dentro il tubo.
|
| Supporto di ruota |
assembed sul cingolo al diamter del tubo del inpsect superiore a 1000mm, fornito di 8" ruote o di 10" ruote.
|
Telecomando APP.
Il software può essere installato nel computer portatile o la compressa, controlla la radio del cingolo.
