Cingolo di ispezione del tubo del grande diametro, alto robot della macchina fotografica di definizione

Informazioni di base
Luogo di origine: La Cina
Marca: Trio-Vision
Numero di modello: TVS-15
Quantità di ordine minimo: 1
Imballaggi particolari: scatola
Tempi di consegna: 4-8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 20units al mese
Certificazione: CE,FCC, ISO9001 Diametro del tubo: 150-600mm
Funzionamento del sistema: Windows, Wincan dentro Testa della telecamera: Pentola & inclinazione
rapporto: inclinazione, pendio Tamburo per cavi: automatico, 300m
Evidenziare:

macchine fotografiche di ispezione del tubo del cctv

,

robot di ispezione della conduttura

Il cingolo di ispezione del tubo del grande diametro, alto robot della macchina fotografica della definizione, si buca, cingolo TVS-15 di Inspetion della fogna è un sistema recentemente progettato del cingolo, specialmente per il mercato degli Stati Uniti, del Regno Unito e dell'europeo. Può ispezionare il diametro del tubo da 125-2000mm, utilizza soltanto un cingolo per ispezionare i la maggior parte dei tubi del te, riduce il costo. Compoposed di un cingolo, di una macchina fotografica del pan&tilt, di un tamburo per cavi automatico e delle unità di controllo. Il cingolo può abbinare i tipi differenti di macchine fotografiche (cioè pentola & macchina fotografica di inclinazione, macchina fotografica assiale, macchina fotografica dell'pesce-occhio) secondo i requisiti diffrerent.

Il sistema è un prodotto progettato in base al sistema industriale di Windows. Durante la prova, le immagini di difetto si acquistano; in seguito, una relazione sull'esperimento può essere ottenuta immediatamente. Inoltre, una curva di pendenza della conduttura può essere ottenuta a tempo durante la prova determinare il termine del sedimento dentro la conduttura. la lente dell'Pesce-occhio software di analisi di prova di panorama della conduttura di PipePano di integrazione, è utilizzata «video», in modo da generare l'immagine di panorama della parete interna della conduttura, analizzare con precisione e quantitativamente e determinare (misura sul diametro del tubo, sulla larghezza della crepa ecc).

Caratteristiche:
1. alta definizione Camaera, 1920*1080P
2. azionamento potente del cingolo
3. sistema di esercizio di Windows 10
4. controllo della radio
5. parti intercambiabili
6. esame del laser
7. software di Wincan facoltativo


Configurazione di sistema

Configurazione standard Parti facoltative
Cingolo TVS15 Macchina fotografica CAM-70
Pentola CAM-90 & macchina fotografica di inclinazione Macchina fotografica dell'pesce-occhio JT360
Tamburo per cavi automatico Tamburo per cavi manuale
Unità di controllo MK4 Supporto di ruota
Gancio della botola, cassetta portautensili ed altri accessori 10" ruota


Macchina fotografica principale sotterranea di ispezione del tubo di alta definizione TVS-15, robot dell'attrezzatura di ispezione del tubo per fognatura del CCTV
Parametro tecnico



Unità di controllo MK4
Macchina fotografica principale sotterranea di ispezione del tubo di alta definizione TVS-15, robot dell'attrezzatura di ispezione del tubo per fognatura del CCTV



1. unità di controllo di stile del cuscinetto, 8,4' LED commovente, leggibile nel lustro di Sun, 1024*768 risoluzione, 4.1kg
2. Win10 il sistema, 128GB lo SSD, il video record in sito, le ore 100+ video può essere conservato.
3. posizione della macchina fotografica, posizione di elevatore nei grafici
4. rapporto di inclinazione in sito.
5. lo stato di sistema, parametro del lavoro può essere domanda.


Macchina fotografica CAM-90 di Pan&TiltMacchina fotografica principale sotterranea di ispezione del tubo di alta definizione TVS-15, robot dell'attrezzatura di ispezione del tubo per fognatura del CCTV



1. rotazione: un orizzontale di 360 gradi, un verticale di 270 gradi
2. 120x che zuma, 10:1 ottico, 12:1 digitale
3. il fuoco dell'auto, adeguamento manuale è permesso
4. definizione del hidh di Digital, 1920*1080P
5. obiettivo anti-annebbiato
6. laser che esplora il diametro e la distorsione del tubo
7. calibro del laser per misurare la dimensione di difetto
8. la macchina fotografica leggera può essere regolata per adattare i tubi differenti.

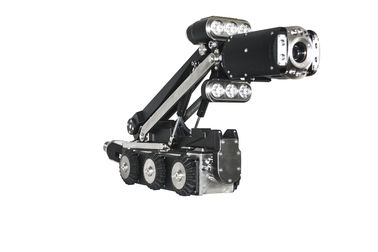

Cralwer TVS-15
Macchina fotografica principale sotterranea di ispezione del tubo di alta definizione TVS-15, robot dell'attrezzatura di ispezione del tubo per fognatura del CCTV


1. Impermeabilizzi a IP68
2. temperatura di lavoro: -10ºC~50ºC
3. diametro adatto del tubo: 125mm~2000mm
4. azionamento: due motori di CC, sei ruote
5. posizione di sonda: 33kHz
6. inclinazione: grado di portata ±45 di mesurement
7. scalare: grado massimo di salita circa 50° secondo stato diffrerent del tubo
8. alta macchina fotografica e luce di vista posteriore di definizione: ispezioni il cingolo indietro e cabli retreiving

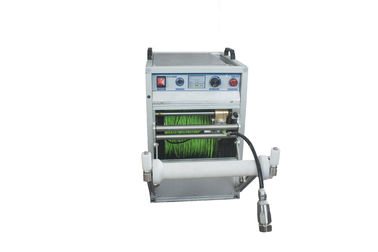

Tamburo per cavi automatico DLPA200HD
Macchina fotografica principale sotterranea di ispezione del tubo di alta definizione TVS-15, robot dell'attrezzatura di ispezione del tubo per fognatura del CCTV



1. quadro comandi LCD
2. Tre generi di modo di lavoro: auto, manuale ed auto che recupera soltanto.
3. lunghezza di cavo di norma: 200m
4. modulo di wifi di accessorio, tranmission senza fili
5. contro metro del cavo e margotta automatica
6. arresto di emergenza


macchina fotografica JT360 dell'Pesce-occhio
Macchina fotografica principale sotterranea di ispezione del tubo di alta definizione TVS-15, robot dell'attrezzatura di ispezione del tubo per fognatura del CCTV



1. vista di grado View360 dentro il tubo.
2. 92 lampade di punto culminante LED di PCS, portate di illuminazione a 200lm
3. risoluzione: 3000k pixel, immagine di alta qualità.
4. impermeabile: IP68, 10 metri realizzabili subacquei.
5. I video e le immagini registrati dalla macchina fotografica a piena vista MK3 possono spargere l'immagine della gamma completa dentro il tubo dal software di PanoProfile 3D e generano la 2D immagine di profilo, per realizzare la misura accurata dei difetti del tubo, installano la muffa 3D e creano il rapporto d'ispezione.


Supporto di ruota



assembed sul cingolo al diamter del tubo del inpsect superiore a 1000mm, fornito di 8" ruote o di 10" ruote.






Telecomando APP.
Il software può essere installato nel computer portatile o la compressa, controlla la radio del cingolo.
Macchina fotografica principale sotterranea di ispezione del tubo di alta definizione TVS-15, robot dell'attrezzatura di ispezione del tubo per fognatura del CCTV
