Piccola attrezzatura di ispezione del tubo del CCTV per gli esami e la riabilitazione della conduttura

Piccola attrezzatura di ispezione del tubo del CCTV per gli esami e la riabilitazione della conduttura è un sistema cingolato di nuova concezione, appositamente per il mercato statunitense, britannico ed europeo. Può controllare il diametro del tubo da 125-2000 mm, utilizzare un solo cingolo per ispezionare la maggior parte dei tubi, ridurre i costi. È composto da un cingolo, una telecamera panoramica e inclinazione, un tamburo avvolgicavo automatico e unità di controllo. Il crawler può abbinare diversi tipi di telecamere (ad es. Telecamera panoramica e inclinazione, telecamera assiale, telecamera fish-eye) in base alle diverse esigenze.

Il sistema è un prodotto progettato sulla base del sistema Windows industriale . Durante il test, vengono acquisite le immagini dei difetti; successivamente, è possibile ottenere immediatamente un rapporto di prova. Inoltre, durante il test è possibile ottenere una curva del gradiente della pipeline nel tempo per determinare le condizioni del sedimento all'interno della pipeline. Viene utilizzata la lente fish-eye, che integra il "software di analisi video di collaudo del panorama della pipeline PipePano", in modo da generare l'immagine panoramica della parete interna della pipeline, analizzare e determinare in modo più fine e quantitativo (misurazione sul diametro del tubo, larghezza della fessura e così via ).

Caratteristiche:
1. Potente unità cingolata
2. Rotazione a 360 gradi della telecamera
3. Sistema operativo Windows
4. Camaera ad alta definizione, 1920 * 1080P
5. Parti intercambiabili
6. Scansione laser
7. Trasmissione Wifi


Configurazione di sistema

Parametro tecnico

Unità di controllo MK4	1. Unità di controllo stile pad, LED touch da 8,4 ", leggibile in Sun Shine, risoluzione 1024 * 768, 4,1 kg 2. Sistema Win10, SSD da 128 GB, Registra video nel sito, è possibile salvare oltre 100 ore di video. 3. Posizione della telecamera, posizione dell'elevatore in Grafici 4. Rapporto di inclinazione nel sito. 5. Stato del sistema, il parametro di lavoro può essere interrogato.
Pan & Tilt Camera CAM-90	1. Rotazione: 360 gradi in orizzontale, 270 gradi in verticale 2. Zoom 120x, 10: 1 ottico, 12: 1 digitale 3. Messa a fuoco automatica, regolazione manuale consentita 4. Definizione digitale hidh, 1920 * 1080P 5. Obiettivo della fotocamera anti-appannamento 6. Scansione laser del diametro e della distorsione del tubo 7. Indicatore laser per misurare la dimensione del difetto 8. La luce della telecamera può essere regolata per adattare tubi diversi.

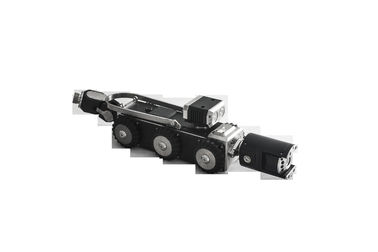

Cralwer TVS-15	1. Impermeabile fino a IP68 2. Temperatura di lavoro: -10ºC ~ 50ºC 3. Diametro adatto del tubo: 125mm ~ 2000mm 4. Azionamento: due motori a corrente continua, sei ruote 5. Posizione della sonda: 33kHz 6. Inclinazione: portata di misurazione ± 45 gradi 7. Arrampicata: max. grado di salita di circa 50 ° in base allo stato del tubo diverso 8. Telecamera di retromarcia ad alta definizione e luce: ispezionare il cingolo all'indietro e recuperare i cavi
Tamburo per cavi automatico DLPA200HD	1. Pannello display LCD 2. Tre tipi di modalità di lavoro: solo auto, manuale e recupero automatico. 3. Lunghezza standard del cavo: 200 m 4. Modulo wifi integrato, trasmissione wireless 5. Contatore del cavo e stratificazione automatica 6. Arresto di emergenza
Telecamera fish-eye JT360	1. Vista a 360 gradi all'interno del tubo. 2. 92 lampade a LED PCS ad alta luminosità, l'illuminazione arriva a 200lm 3. Risoluzione: 3000k pixel, immagini di alta qualità. 4. Impermeabile: IP68, praticabile 10 metri sott'acqua. 5. I video e le immagini registrati dalla telecamera a tutto schermo MK3 possono diffondere l'immagine a tutta gamma all'interno del tubo dal software PanoProfile 3D e generare un'immagine del profilo 2D, al fine di realizzare misurazioni accurate dei difetti del tubo, installare stampo 3D e creare ispezioni rapporto.
Supporto ruote	assemblato sul cingolo per invertire il diametro del tubo superiore a 1000 mm, dotato di ruote da 8 "o ruote da 10".

APP telecomando.
Il software può essere installato nel laptop o tablet, controlla il crawler wireless.
