Certificazione: | CE,FCC, ISO9001 | Diametro del tubo: | 150-600mm |
---|---|---|---|
Funzionamento del sistema: | Windows, Wincan dentro | Testa della telecamera: | Pentola & inclinazione |
rapporto: | inclinazione, pendio | Tamburo per cavi: | automatico, 300m |
Evidenziare: | macchine fotografiche di ispezione del tubo del cctv,robot di ispezione della conduttura |

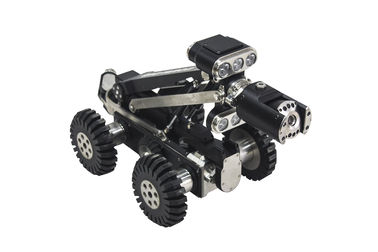

La pentola ed il sistema della macchina fotografica di inclinazione con lifing motorizzato per il sistema della macchina fotografica di ispezione HD della conduttura compoposed di mini cingolo, della macchina fotografica del pan&tilt, del tamburo per cavi automatico e delle unità di controllo. Il cingolo può abbinare i tipi differenti di macchine fotografiche (cioè pentola & macchina fotografica di inclinazione, macchina fotografica assiale, macchina fotografica dell'pesce-occhio) secondo i requisiti diffrerent, è adatto a tubi del diametro di 150-600mm.
Il sistema è un prodotto progettato in base al sistema industriale di Windows. Durante la prova, le immagini di difetto si acquistano; in seguito, una relazione sull'esperimento può essere ottenuta immediatamente. Inoltre, una curva di pendenza della conduttura può essere ottenuta a tempo durante la prova determinare il termine del sedimento dentro la conduttura. la lente dell'Pesce-occhio software di analisi di prova di panorama della conduttura di PipePano di integrazione, è utilizzata «video», in modo da generare l'immagine di panorama della parete interna della conduttura, analizzare con precisione e quantitativamente e determinare (misura sul diametro del tubo, sulla larghezza della crepa ecc).
Caratteristiche:
1. Sistema di esercizio di Windows
2. Unità di controllo portatile
3. Trasmissione di CANBUS
4. Azionamento potente del cingolo
5. Parti intercambiabili
6. App telecomandato.
Configurazione di sistema
Configurazione standard | Parti facoltative |
Cingolo TVS150 | Macchina fotografica assiale JT60 |
Pentola JT-2000 & macchina fotografica di inclinazione | Macchina fotografica dell'pesce-occhio JT360 |
Tamburo per cavi automatico | Tamburo per cavi manuale |
Unità di controllo MK3 | Potere mobile portatile PA500 |
Gancio della botola, valigia attrezzi ed altri accessori |
Parametro tecnico
Unità di controllo MK3
|
1, unità di controllo di stile del cuscinetto, 8,4' LED commovente, leggibile nel lustro di Sun, 1024*768 risoluzione, 4.1kg 2, Win7 sistema, 128GB SSD, video record in sito, ore 100+ video possono essere conservati. 3, posizione della macchina fotografica, posizione di elevatore nei grafici 4, rapporto di inclinazione in sito. 5, stato di sistema, parametro del lavoro possono essere domanda. |
Macchina fotografica JT2000 di Pan&Tilt
|
limitato 1.360 gradi, non girano 2, il riscaldamento della lente possono impedire la nebbia 3, luce della macchina fotografica possono essere regolato 4, aggiornamento massimo 50% di luminosità, più adatto a diametro 5, laser facoltativo, calibrano la dimensione di difetto |
Cralwer TVS-150
|
1. Impermeabilizzi a IP68 2. temperatura di lavoro: -10ºC~50ºC 3. diametro adatto del tubo: 100mm~600mm 4. azionamento: motore di CC due 5. inclinazione: grado di portata ±45 di mesurement, pecision 0,1 gradi 6. velocità: velocità regolabile, massimo 32m/min 7. direzione: di andata, a rovescio, sinistro, destra 8. indicazione di pressione: luce verde (1.2-1.5 escludono, pressione normale), luce anormale della luce rossa. 9. scalare: grado massimo di salita circa 50° secondo stato diffrerent del tubo 10. macchina fotografica di vista posteriore: integri la macchina fotografica ed accenda, ispezioni il cingolo indietro e cabli retreiving |
Tamburo per cavi automatico DLPA300
|
i 1,6 centri cablano, perdita di peso 50%, costo ed incidenza guasti riduttrice significativamente 2, di lunghezza standard: 200m, massimo 300m 3, tamburo per cavi automatico |
macchina fotografica JT360 dell'Pesce-occhio
|
1. Vista di grado View360 dentro il tubo. 2. 92 lampade di punto culminante LED di PCS, portate di illuminazione a 200lm 3. risoluzione: 3000k pixel, immagine di alta qualità. 4. impermeabile: IP68, 10 metri realizzabili subacquei. 5. I video e le immagini registrati dalla macchina fotografica a piena vista MK3 possono spargere l'immagine della gamma completa dentro il tubo dal software di PanoProfile 3D e generano la 2D immagine di profilo, per realizzare la misura accurata dei difetti del tubo, installano la muffa 3D e creano il rapporto d'ispezione. |
Telecomando APP.
Installi il nostro MK3 telecomando APP. sul vostro cellulare o cuscinetto sviluppato dal sistema di Android, potete unità di controllo telecomandata MK3.
