Certificazione: | CE,FCC, ISO9001 | Diametro del tubo: | 150-600mm |
---|---|---|---|
Funzionamento del sistema: | Windows, Wincan dentro | Testa della telecamera: | Pentola & inclinazione |
rapporto: | inclinazione, pendio | Tamburo per cavi: | automatico, 300m |
Evidenziare: | macchine fotografiche di ispezione del tubo del cctv,robot di ispezione della conduttura |
La pentola 360 robot del cingolo di ispezione del tubo della macchina fotografica 120m di grado 50mm di /tilt 180 di grado compoposed di mini cingolo, della macchina fotografica del pan&tilt, del tamburo per cavi automatico e delle unità di controllo. Il cingolo può abbinare i tipi differenti di macchine fotografiche (cioè pentola & macchina fotografica di inclinazione, macchina fotografica assiale, macchina fotografica dell'pesce-occhio) secondo i requisiti diffrerent, è adatto a tubi del diametro di 150-600mm.
Il sistema è un prodotto progettato in base al sistema industriale di Windows. Durante la prova, le immagini di difetto si acquistano; in seguito, una relazione sull'esperimento può essere ottenuta immediatamente. Inoltre, una curva di pendenza della conduttura può essere ottenuta a tempo durante la prova determinare il termine del sedimento dentro la conduttura. la lente dell'Pesce-occhio software di analisi di prova di panorama della conduttura di PipePano di integrazione, è utilizzata «video», in modo da generare l'immagine di panorama della parete interna della conduttura, analizzare con precisione e quantitativamente e determinare (misura sul diametro del tubo, sulla larghezza della crepa ecc).
Caratteristiche:
1. Sistema di esercizio di Windows
2. Unità di controllo portatile
3. Trasmissione di CANBUS
4. Azionamento potente del cingolo
5. Parti intercambiabili
6. App telecomandato.
Configurazione di sistema
Configurazione standard | Parti facoltative |
Cingolo TVS150 | Macchina fotografica assiale JT60 |
Pentola JT-2000 & macchina fotografica di inclinazione | Macchina fotografica dell'pesce-occhio JT360 |
Tamburo per cavi automatico | Tamburo per cavi manuale |
Unità di controllo MK3 | Potere mobile portatile PA500 |
Gancio della botola, valigia attrezzi ed altri accessori |
Parametro tecnico
Unità di controllo MK3
|
1, unità di controllo di stile del cuscinetto, 8,4' LED commovente, leggibile nel lustro di Sun, 1024*768 risoluzione, 4.1kg 2, Win7 sistema, 128GB SSD, video record in sito, ore 100+ video possono essere conservati. 3, posizione della macchina fotografica, posizione di elevatore nei grafici 4, rapporto di inclinazione in sito. 5, stato di sistema, parametro del lavoro possono essere domanda. |
Macchina fotografica JT2000 di Pan&Tilt
|
limitato 1.360 gradi, non girano 2, il riscaldamento della lente possono impedire la nebbia 3, luce della macchina fotografica possono essere regolato 4, aggiornamento massimo 50% di luminosità, più adatto a diametro 5, laser facoltativo, calibrano la dimensione di difetto |

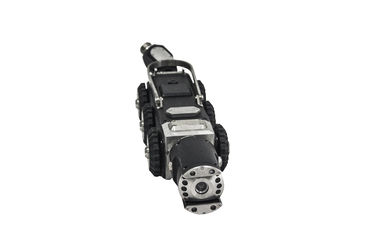

Cralwer TVS-150
|
1. Impermeabilizzi a IP68 2. temperatura di lavoro: -10ºC~50ºC 3. diametro adatto del tubo: 100mm~600mm 4. azionamento: motore di CC due 5. inclinazione: grado di portata ±45 di mesurement, pecision 0,1 gradi 6. velocità: velocità regolabile, massimo 32m/min 7. direzione: di andata, a rovescio, sinistro, destra 8. indicazione di pressione: luce verde (1.2-1.5 escludono, pressione normale), luce anormale della luce rossa. 9. scalare: grado massimo di salita circa 50° secondo stato diffrerent del tubo 10. macchina fotografica di vista posteriore: integri la macchina fotografica ed accenda, ispezioni il cingolo indietro e cabli retreiving |

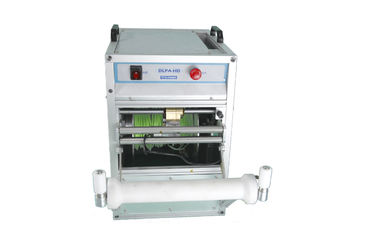

Tamburo per cavi automatico DLPA300
|
i 1,6 centri cablano, perdita di peso 50%, costo ed incidenza guasti riduttrice significativamente 2, di lunghezza standard: 200m, massimo 300m 3, tamburo per cavi automatico |
macchina fotografica JT360 dell'Pesce-occhio
|
1. Vista di grado View360 dentro il tubo. 2. 92 lampade di punto culminante LED di PCS, portate di illuminazione a 200lm 3. risoluzione: 3000k pixel, immagine di alta qualità. 4. impermeabile: IP68, 10 metri realizzabili subacquei. 5. I video e le immagini registrati dalla macchina fotografica a piena vista MK3 possono spargere l'immagine della gamma completa dentro il tubo dal software di PanoProfile 3D e generano la 2D immagine di profilo, per realizzare la misura accurata dei difetti del tubo, installano la muffa 3D e creano il rapporto d'ispezione. |
Telecomando APP.
Installi il nostro MK3 telecomando APP. sul vostro cellulare o cuscinetto sviluppato dal sistema di Android, potete unità di controllo telecomandata MK3.
