Sistema di ispezione del tubo di HD, sistemi di ispezione della macchina fotografica con l'anti obiettivo annebbiato

Informazioni di base
Luogo di origine: La Cina
Marca: Trio-Vision
Numero di modello: TVS-2000A
Quantità di ordine minimo: 1
Imballaggi particolari: scatola
Tempi di consegna: 4-8 settimane
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 20units al mese
Tamburo: Motorizzato ed automatico Controllo: computer o regolatore dello speciale
macchina fotografica: Filtri e giri Lunghezza cavo: 300 m
Evidenziare:

sistema della macchina fotografica della fogna

,

sistemi della macchina fotografica della conduttura

Fogna del tamburo per cavi e robot automatici di ispezione del tubo di drenaggio



La fogna del tamburo per cavi ed il robot automatici di ispezione del tubo di drenaggio pricipalmente è utilizzata per i tubi principali, la fogna, ispezione dello scolo. Il dispositivo è fornito delle luci potenti e dell'alimentazione elettrica portatile. Il cavo più lungo può essere di 300 metri secondo i requisiti dei clienti. È un prodotto impermeabilizzato che può essere immerso nell'acqua fino a 10 metri.



Durante l'ispezione, le immagini di difetto si acquistano; una relazione sull'esperimento può essere ottenuta immediatamente. Inoltre, una curva di pendenza della conduttura può essere ottenuta a tempo durante l'ispezione determinare il termine del sedimento dentro la conduttura. la lente dell'Pesce-occhio software di analisi di prova di panorama della conduttura di PipePano di integrazione, è utilizzata «video», in modo da generare l'immagine di panorama della parete interna della conduttura, analizzare con precisione e quantitativamente e determinare (misura sul diametro del tubo, sulla larghezza della crepa ecc).



Caratteristiche:

1. il ° 360 gira della macchina fotografica

2. Tamburo per cavi automatico

3. obiettivo Anti-annebbiato

4. Sistema di esercizio di Windows

5. Brightless regolabile

6. Software di Wincan dentro



Configurazione di sistema

Configurazione standard Parti facoltative
Cingolo TVS800 Macchina fotografica assiale JT60
Pentola JT-2000 & macchina fotografica di inclinazione Macchina fotografica dell'pesce-occhio JT360
Tamburo per cavi automatico Tamburo per cavi manuale
Regolatore MK3 Potere mobile portatile PA500




Parametro tecnico

Unità di controllo MK3
1, unità di controllo di stile del cuscinetto, 8,4' ha toccato il LED, leggibile nel lustro di Sun, 1024*768 risoluzione, 4.1kg
2, Win7 sistema, 128GB SSD, video record in sito, ore 100+ video possono essere conservati.
3, posizione della macchina fotografica, posizione di elevatore nei grafici
4, rapporto di inclinazione in sito.
5, stato di sistema, parametro del lavoro possono essere domanda.

Sistema di ispezione del tubo di HD, sistemi di ispezione della macchina fotografica con l'anti obiettivo annebbiato 0

Macchina fotografica JT2000 di Pan&Tilt
limitato 1.360 gradi, non girano
2, il riscaldamento della lente possono impedire la nebbia
3, luce della macchina fotografica possono essere regolato
4, aggiornamento massimo 50% di luminosità, più adatto a diametro
5, laser facoltativo, calibrano la dimensione di difetto

Sistema di ispezione del tubo di HD, sistemi di ispezione della macchina fotografica con l'anti obiettivo annebbiato 1

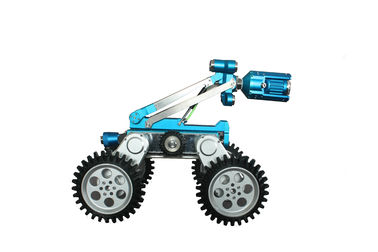

Cralwer TVS-800
Impermeabilizzi a IP68
Temperatura di lavoro: -10ºC~50ºC
Diametro adatto del tubo: 250mm~2000mm
Azionamento: motore di CC due
Elevatore: elevatore elettrico
Inclinazione: grado di portata ±45 di mesurement, pecision 0,1 gradi
Velocità: velocità regolabile, massimo 32m/min
Direzione: di andata, a rovescio, sinistro, destra
Indicazione di pressione: luce verde (1.2-1.5 escludono, pressione normale), luce anormale della luce rossa.
Scalata: grado massimo di salita circa 50° secondo stato diffrerent del tubo
Macchina fotografica di vista posteriore: integri la macchina fotografica ed accenda, ispezioni il cingolo indietro e cabli retreiving

Sistema di ispezione del tubo di HD, sistemi di ispezione della macchina fotografica con l'anti obiettivo annebbiato 2



Tamburo per cavi automatico DLPA300
i 1,6 centri cablano, perdita di peso 50%, costo ed incidenza guasti riduttrice significativamente
2, di lunghezza standard: 200m, massimo 300m
3, tamburo per cavi automatico

Sistema di ispezione del tubo di HD, sistemi di ispezione della macchina fotografica con l'anti obiettivo annebbiato 3
macchina fotografica JT360 dell'Pesce-occhio
1. vista di grado View360 dentro il tubo.
2. 92 lampade di punto culminante LED di PCS, portate di illuminazione a 200lm
3. risoluzione: 3000k pixel, immagine di alta qualità.
4. impermeabile: IP68, 10 metri realizzabili subacquei.
5. I video e le immagini registrati dalla macchina fotografica a piena vista MK3 possono spargere l'immagine della gamma completa dentro il tubo dal software di PanoProfile 3D e generano la 2D immagine di profilo, per realizzare la misura accurata dei difetti del tubo, installano la muffa 3D e creano il rapporto d'ispezione.

Sistema di ispezione del tubo di HD, sistemi di ispezione della macchina fotografica con l'anti obiettivo annebbiato 4
