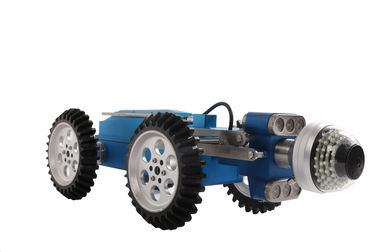

Sistema di ispezione robot del tubo del cingolo della macchina fotografica dell'occhio di pesce una vista di 360 gradi per il tubo

il sistema robot del cingolo di ispezione del tubo di scarico della macchina fotografica dell'Pesce-occhio contiene un sistema di due cingoli, che fa la gamma di ispezione da 150mm al diametro del tubo di 2000mm, il TVS-150 che il piccolo cingolo è utilizzato per i tubi del diametro di 150-600mm ed il grande cingolo TVS-800 è utilizzato per il tubo del diametro di 250-2000mm, la macchina fotografica può lavorare ad entrambi i cingoli ed il tamburo per cavi aumatic fa facilmente il lavoro.

Caratteristiche:

1. macchina fotografica dell'Pesce-occhio, vista 360 del tubo

2. il 2D ha esploso la vista del tubo

3. immagine 3D e modulo del tubo

4. lampade di 92pcs LED

5. obiettivo Anti-annebbiato

6. Brightless regolabile

Parametro tecnico

Unità di controllo MK3		Riempia l'unità di controllo di stile, 8,4' LED commovente, leggibile nel lustro di Sun, 1024*768 la risoluzione, 4.1kg Win7 il sistema, 128GB lo SSD, il video record in sito, le ore 100+ video può essere conservato. Posizione della macchina fotografica, posizione di elevatore nei grafici Rapporto di inclinazione in sito. Lo stato di sistema, parametro del lavoro può essere domanda.
macchina fotografica JT-360 dell'Pesce-occhio		angolo di vista: 0-360 angolo risoluzione: megapixel 3 92pcs lampade, 200lm sensibilità: 0.3Lux interfaccia: colleghi con il cingolo direttamente analisi esplorata 2D tubo temperatura di lavoro: -20ºC~65ºC impermeabile: IP68
Tamburo per cavi automatico DLPA300		un cavo dei 6 centri, perdita di peso 50%, costo ed incidenza guasti riduttrice significativamente Di lunghezza standard: 200m, massimo 300m Tamburo per cavi automatico
Cralwer TVS-800		Temperatura di lavoro: -10ºC~50ºC Diametro adatto del tubo: 250mm~2000mm Azionamento: motore di CC due Elevatore: elevatore elettrico Inclinazione: grado di portata ±45 di mesurement, pecision 0,1 gradi Velocità: velocità regolabile, massimo 32m/min Direzione: di andata, a rovescio, sinistro, destra Indicazione di pressione: luce verde (1.2-1.5 escludono, pressione normale), luce anormale della luce rossa. Scalata: grado massimo di salita circa 50° secondo stato diffrerent del tubo Macchina fotografica di vista posteriore: integri la macchina fotografica ed accenda, ispezioni il cingolo indietro e cabli retreiving

Configurazione di sistema

Telecomando APP.
Installi il nostro MK3 telecomando APP. sul vostro cellulare o cuscinetto sviluppato dal sistema di Android, potete unità di controllo telecomandata MK3.
