Ispezione subacquea del tubo del sonar con costruito in sensori del beccheggio e del rotolo

Informazioni di base
Luogo di origine: La Cina
Marca: Trio-Vision
Numero di modello: TVS-6000
Quantità di ordine minimo: 1
Tempi di consegna: 4-8 settimane
Capacità di alimentazione: 10 set per mesi
Diametro del tubo: 100-6000mm prova dell'acqua: IP63
nome: Sistema di ispezione del tubo del sonar Frequenza acustica: 2MHz
Larghezza di Wave: 1.1° (fascio dell'onda del cono) Risoluzione laterale: 0.5mm (raggio 125mm del tubo)
Evidenziare:

ispezione del video della conduttura

,

macchina fotografica digitale di ispezione

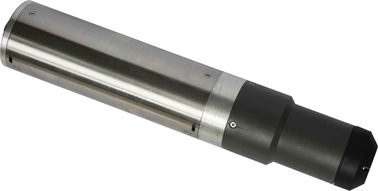

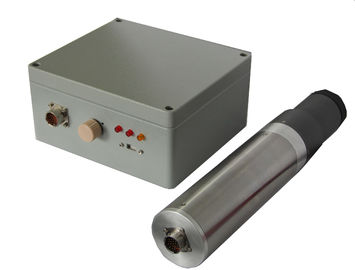

Sistema di ispezione subacqueo Tvs-6000 del sonar del tubo per fognatura





Il sistema di ispezione di conduttura del sonar TVS-6000 individua ed obiettivi puntiformi underwater per mezzo del principio di riflessione dell'onda. , Quindi, può realizzare l'ispezione della conduttura riempita di liquido per determinare le informazioni della crepa e dei detriti nel tubo; ed è il dispositivo più avanzato per ispezione e la valutazione della conduttura.

Caratteristiche:

Completi una ricerca simultanea continua di 360 gradi all'interno di 1s
Interfaccia di software amichevole da funzionare prontamente
Dati ed immagini conservati nel disco fisso
Sensori incorporati del beccheggio e del rotolo
Interfaccia incorporata del contatore del cavo
Ispezioni automaticamente il profilo del tubo

Parametro tecnico del sonar



Parametro acustico
Frequenza acustica
2MHz

Larghezza di Wave
1.1° (fascio dell'onda del cono)

Risoluzione laterale

0.5mm (raggio 125mm del tubo)
Raggio massimo di ispezione 12m
Trasmetta la larghezza di impulso 4~20us

Ricezione della larghezza dell'onda
500KHz

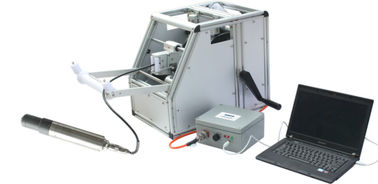

Tamburo per cavi manuale:
Contatore: codificatore di alta precisione (±0.1m), calcolo di lunghezza di cavo.
Stratificazione: margotta manuale
Impermeabile: IP63


Software di analisi professionale del sonar del tubo di SonarProf
Sezione trasversale del tubo di sostegno nella rappresentazione in tempo reale e un profilo completo di 360 gradi allungabile (IMG. 1)
Generi automaticamente la modellistica 3-D del tubo ed osservi l'interno di difetto e dei detriti chiaramente (IMG. 2)
Sostenga il calcolo del volume dei detriti & i dati dell'analisi da tracciare facilmente (IMG. 3)
Segnalazione automatica per la preparazione di rapporto di alta efficienza (IMG. 4)
